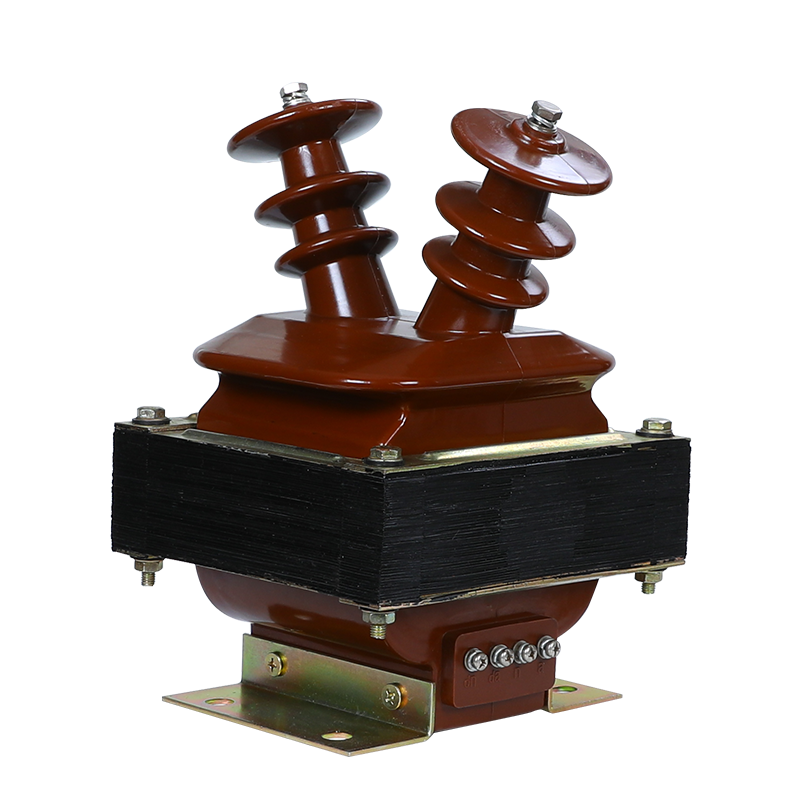

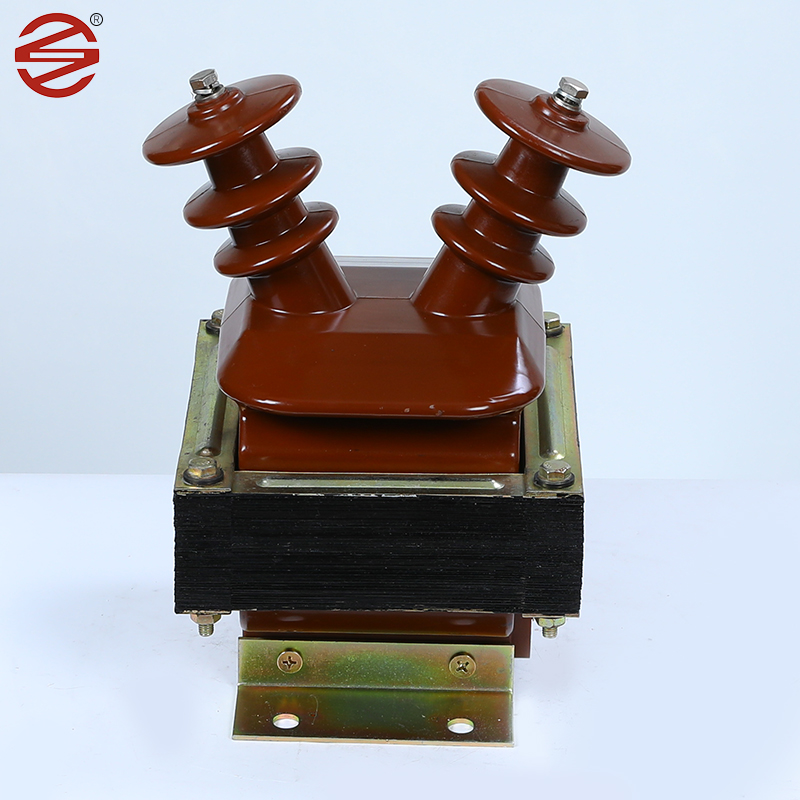

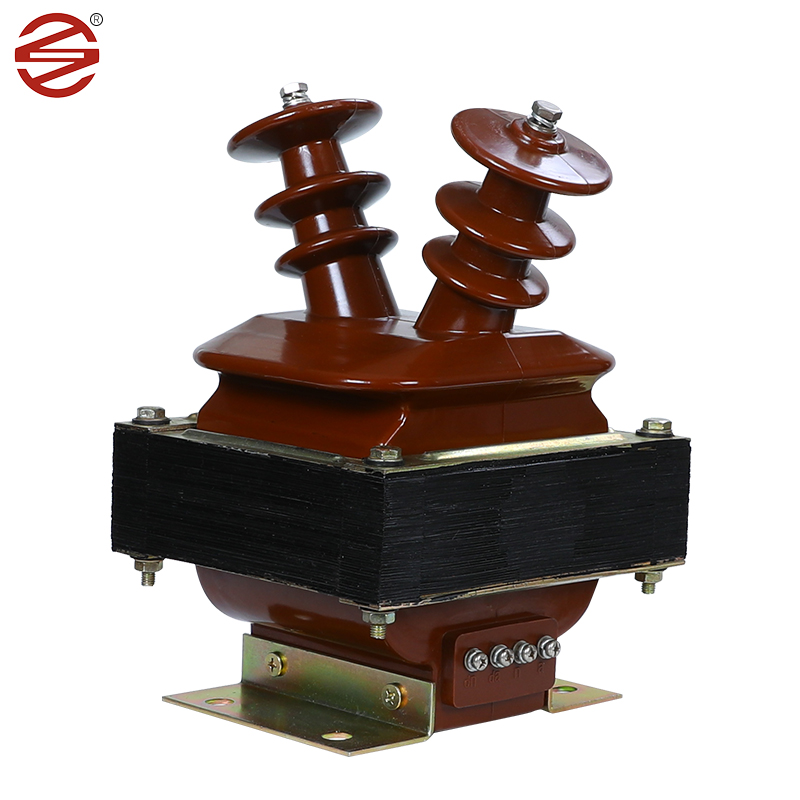

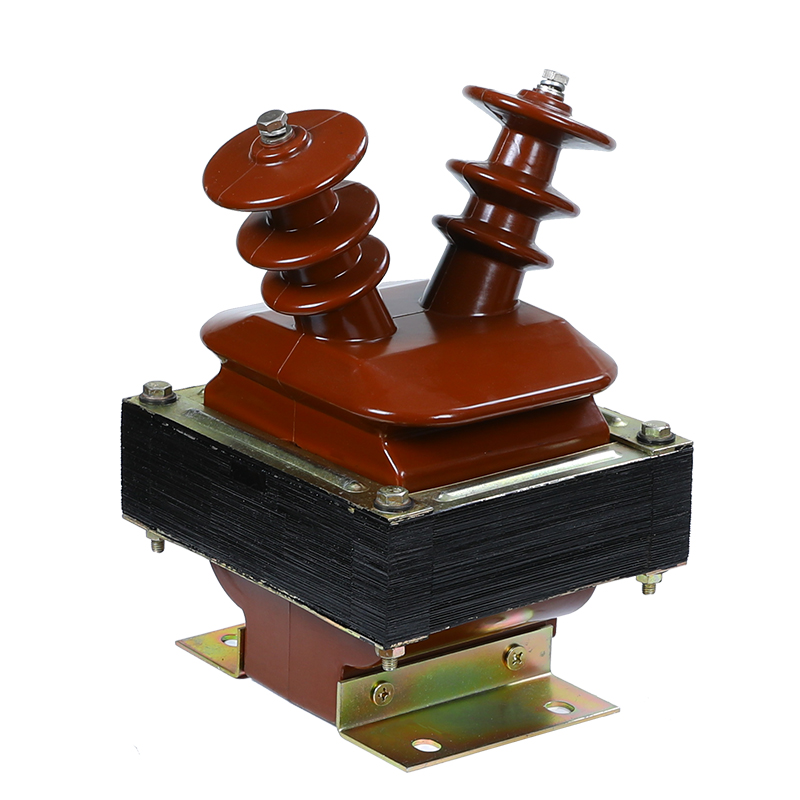

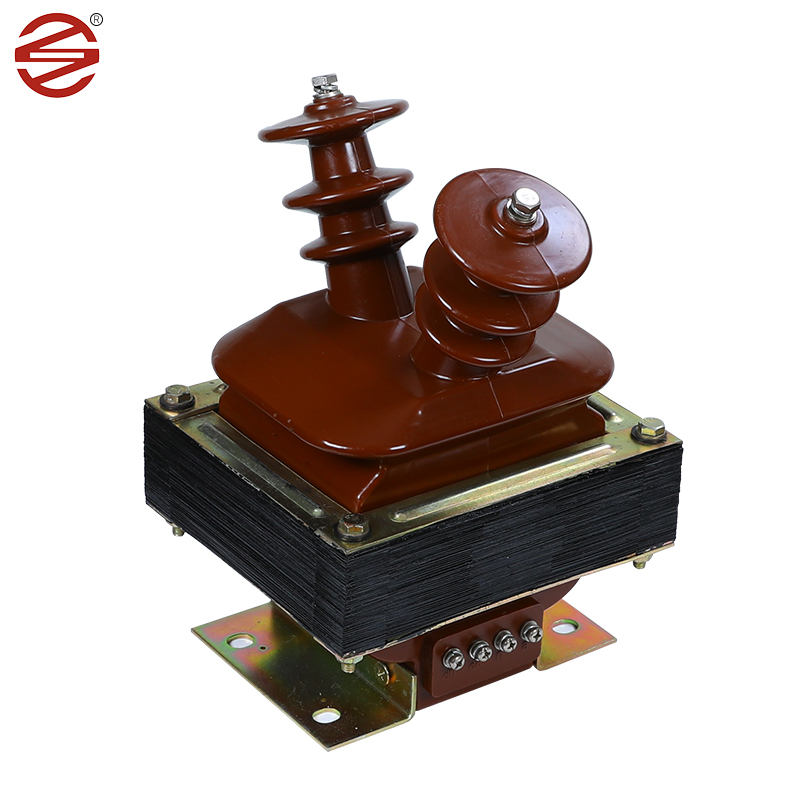

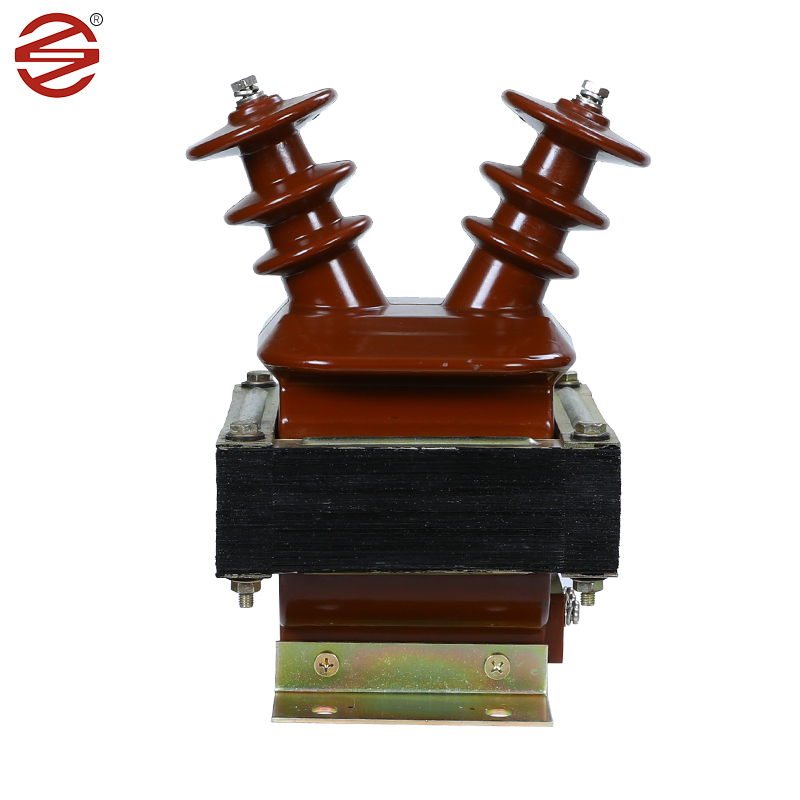

10kv Voltage Transformer

Ang 10kV voltage transformer na ginawa ng DAHU ELECTRIC ay gumaganap ng isang mahalagang papel sa panloob na switch cabinet, na nagbibigay ng isang mahusay na solusyon para sa kasalukuyang pagsukat, pagsubaybay sa elektrikal na enerhiya at mga protective relay sa single-phase at three-phase AC system. Ang mga sistemang ito ay gumagana nang walang putol sa mga frequency na 50Hz o 60Hz, na nakakatugon sa malawak na hanay ng mga kinakailangan sa kuryente para sa mga boltahe ng kagamitan hanggang sa 12kV.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Cold-Rolled Silicon Steel Sheet: Ang 10kV voltage transformer ay karaniwang gumagamit ng cold-rolled silicon steel sheet bilang core nito. Ang mga materyales na ito ay cold-rolled at may mahusay na magnetic properties, tulad ng mataas na permeability at mababang core loss, na ginagawang perpekto para sa mga kasalukuyang transformer. Sa pamamagitan ng paggamit ng cold rolled silicon steel sheet bilang pangunahing materyal, ang kasalukuyang transpormer ay maaaring makamit ang mahusay na paglipat ng enerhiya, sa gayon ay pagpapabuti ng kahusayan ng system. Kung ikukumpara sa iba pang mga materyales, ang cold-rolled silicon steel sheet ay may mas mababang hysteresis loops at magnetization losses, na nangangahulugang mas kaunting basura ng enerhiya at mas mababang paggamit ng kuryente.

Epoxy dagta: Epoxy dagta ay may mahusay na dielectric katangian at mekanikal lakas, ay ang unang pagpipilian ng 10kV boltahe transpormador pagkakabukod materyal. Ang mga epoxy casting ay nagbibigay ng maaasahang pagkakabukod na nagpoprotekta sa mga panloob na bahagi mula sa pagkasira ng kuryente at mga kadahilanan sa kapaligiran.

Copper : Karaniwang ginagamit ang mga copper conductor para sa windings sa 10kV voltage transformer. Ang mga materyales na ito ay nag-aalok ng mataas na electrical conductivity at mekanikal na tibay, na nagbibigay-daan sa mahusay na pagpapadala ng mga kasalukuyang signal habang lumalaban sa mga stress sa pagpapatakbo.

Materyal (Epoxy Resin ): Ang 10kV boltahe transpormer ay makikita sa mga enclosure na gawa sa epoxy resin. Ang epoxy resin ay may mahusay na mga katangian ng pagkakabukod, maaaring epektibong maiwasan ang kasalukuyang o boltahe na tawiran, upang matiyak ang ligtas na operasyon ng circuit.

Ito ay may mataas na temperatura na paglaban at maaaring umangkop sa mga kinakailangan sa pagtatrabaho sa mataas na temperatura na kapaligiran.

Ito ay may mahusay na paglaban sa kaagnasan, maaaring labanan ang pagguho ng ilang mga kemikal na sangkap, at pahabain ang buhay ng serbisyo ng transpormer.

Ito ay may mahusay na pagganap ng sealing, kaya ang epoxy transpormer ay karaniwang may mahusay na hindi tinatagusan ng tubig at moisture-proof na pagganap at angkop para sa paggamit sa mga mahalumigmig na kapaligiran.

Kung ikukumpara sa tradisyonal na oil-immersed na mga transformer, ang epoxy transformer ay karaniwang may mas magaan na timbang at madaling i-install at mapanatili.

Superyoridad ng Produkto

Ang aming product plating ng screws at bottom plate ay umaabot sa 8um/min, na mas moisture-proof at rust-proof. Mas maganda ang gloss.

1.	Aplikasyon	Pagsusukat
2.	Pag-install	panloob.
3.	Pagkakabukod	Cast Resin
4.	Uri	Induction ng Boltahe
5.	Konstruksyon	Dry type na Epoxy Resin Cast
6.	Bilang ng Phase	Singe Phase(1 set=3 Nos.)
7.	Dalas	50 Hz
8.	Naka-mount na naka-mount	Pagsuporta sa Gantry Structure Mounted
9.	Pangunahing Na-rate na Boltahe ng System	11 kV(Phase to Phase)
10.	Pangunahing Pinakamataas na Boltahe ng System	12 kV (Phase to Phase)
11.	System Earthlings	Epektibong earthed
12.	Pangunahing Insulation (Impulse withstand Boltahe)	75 kV
13.	Ang Dalas ng Kapangyarihan ay Makatiis sa Boltahe	28 kV
14.	Ang neutral na dulo ng pangunahing paikot-ikot, para sa direktang koneksyon sa lupa	Insulated upang mapaglabanan ang 10 kV mababang dalas ng pagsubok.
15.	Uri ng Secondary Winding	Single Winding
16.	Ratio ng Pagbabago	11 kV//3/0.11 kV/3
17.	Distansya ng Creepage	25mm/kV(minimum)
18.	Rated Secondary Burden	7.5 hanggang 10 VA
19.	Salik ng limitasyon ng boltahe	1.2 tuloy-tuloy at 1.5 para sa 30 Segundo
20.	Klase ng Katumpakan	0.2 para sa pagsukat.
21.	Pamantayan	Disenyo, Paggawa, Pagsubok, Pag-install at Ang pagganap ay dapat alinsunod sa pinakabago mga edisyon ng IEC 61869-1 at IEC 61869-3.
