11 kv pt

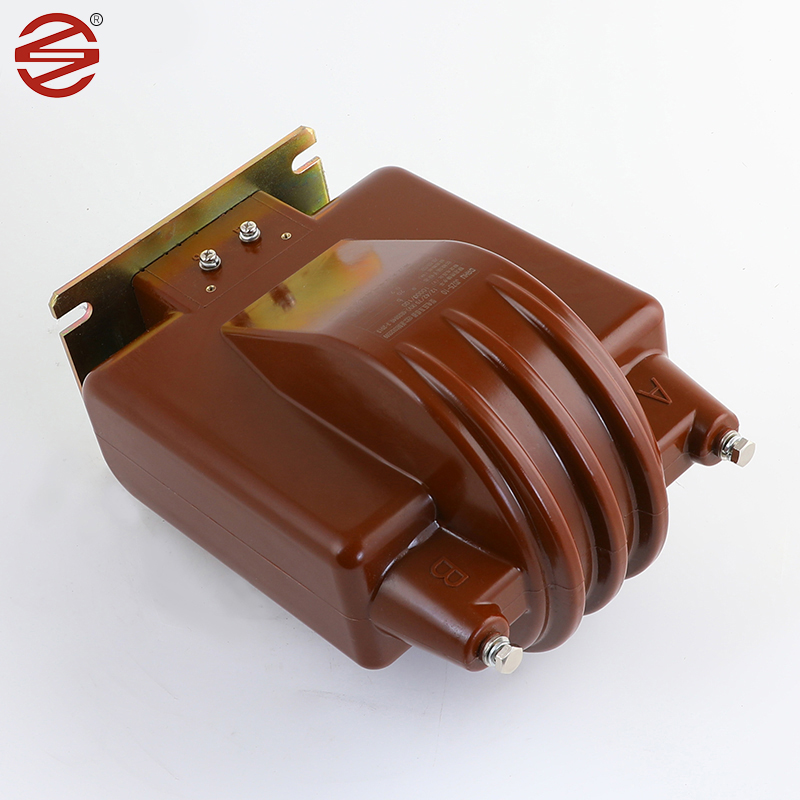

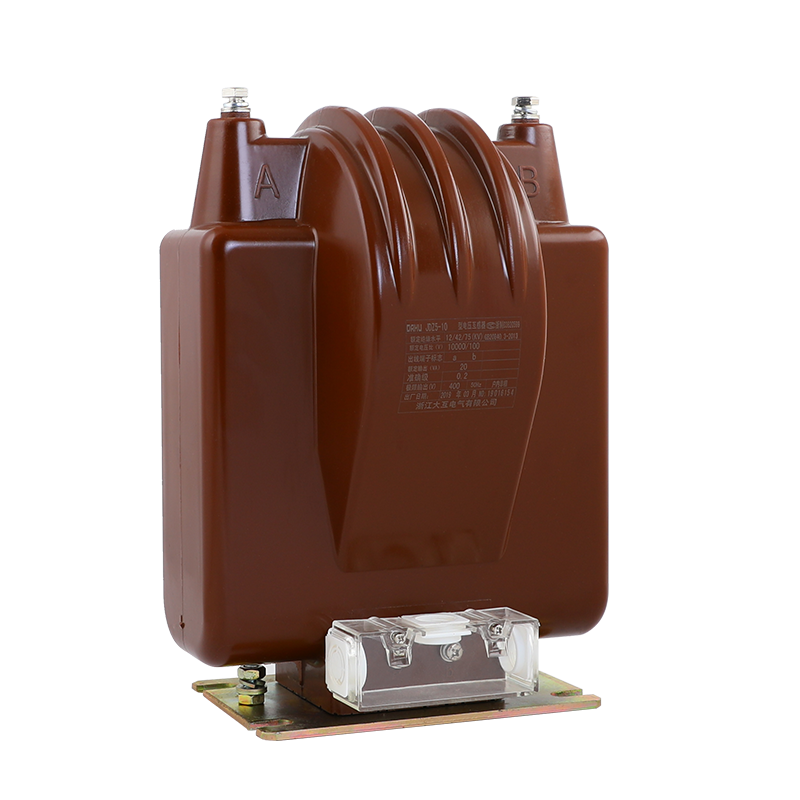

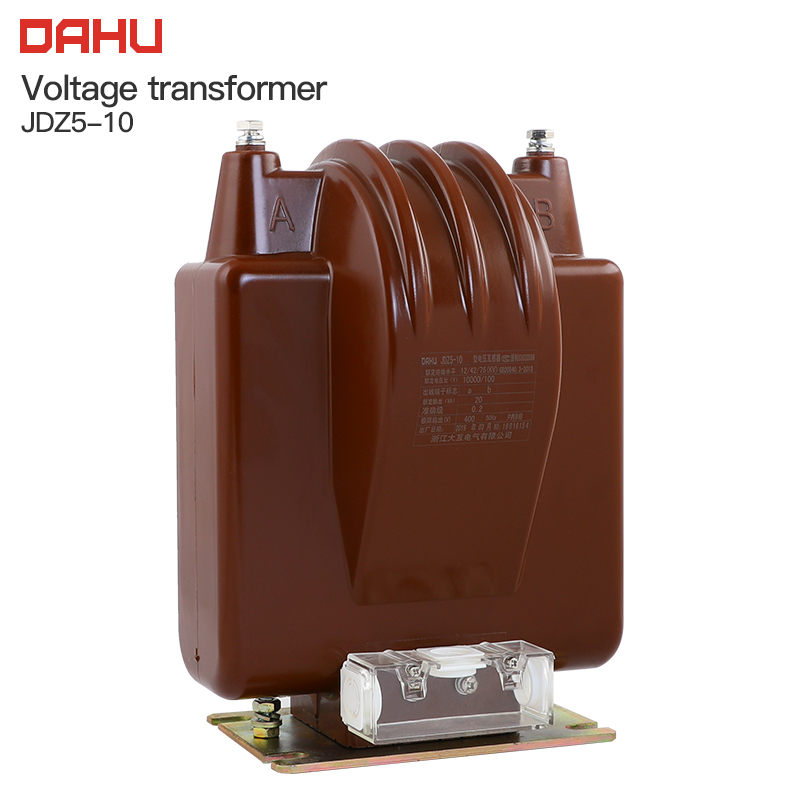

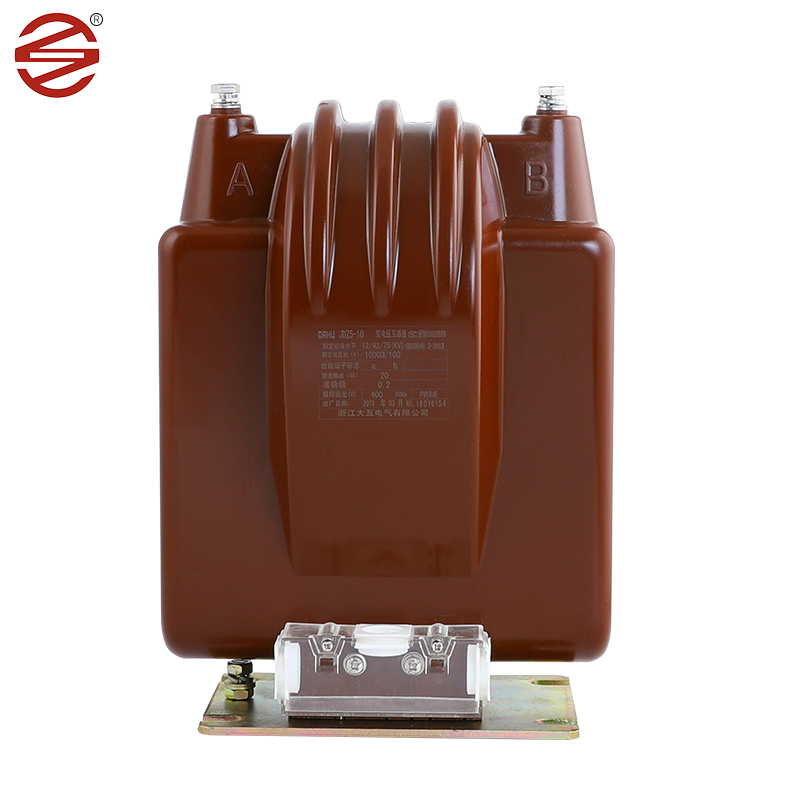

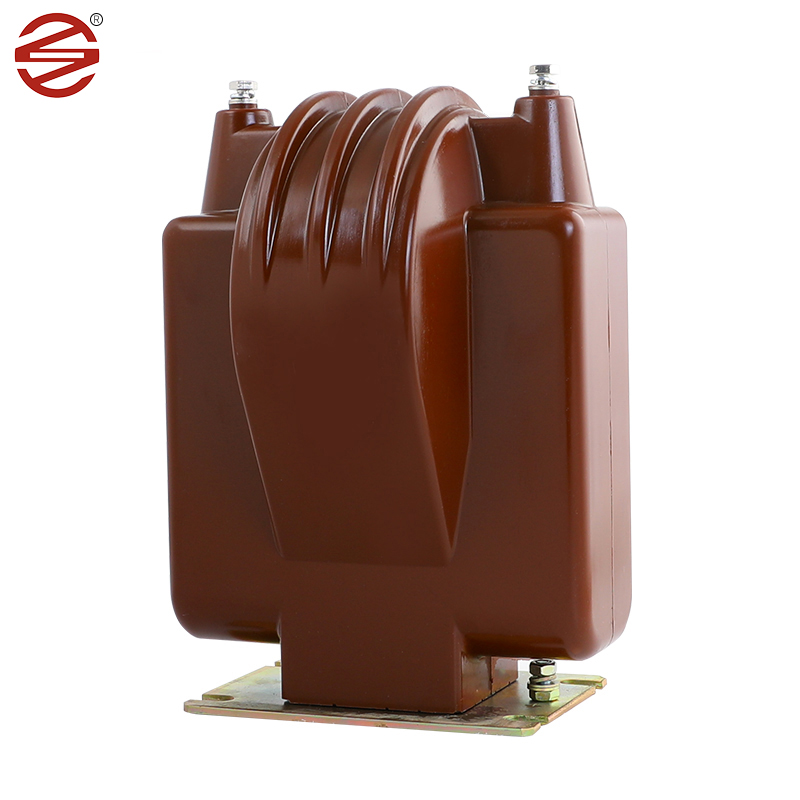

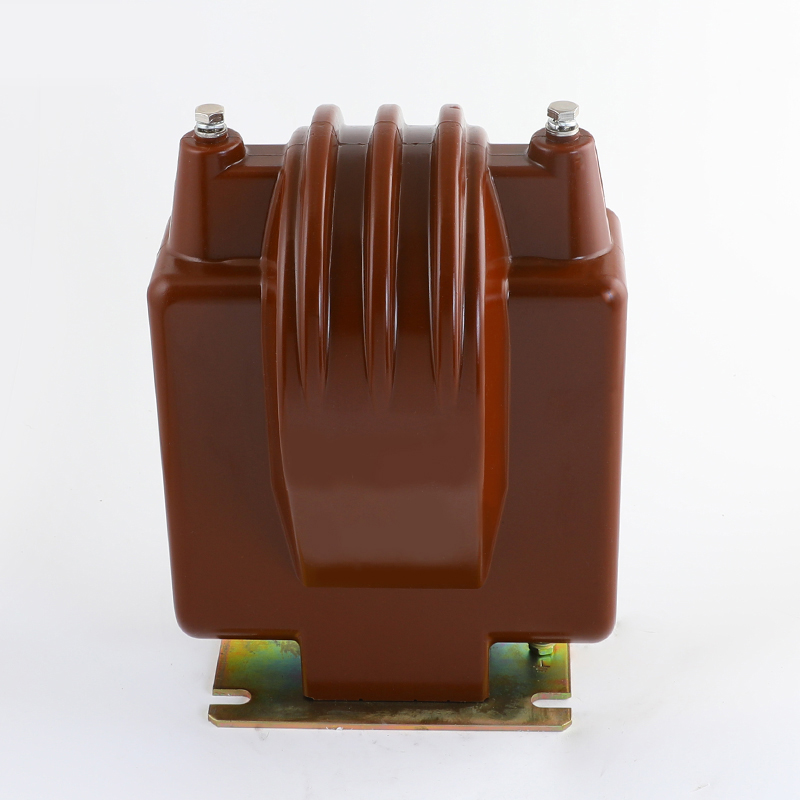

Ang 11 kV PT na ginawa ng Dahu Electric ay isang kailangang-kailangan na sangkap sa panloob na gabinete ng switch, at ito ay ang gulugod ng pagsukat ng boltahe, pagsubaybay sa kuryente at mga relay ng proteksyon sa single-phase at three-phase AC system. Ang masungit na disenyo at tumpak na pag -andar ay ginagawang isang mahalagang elemento sa pagtiyak ng kaligtasan at kahusayan ng mga de -koryenteng operasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Cold-roll Silicon Steel Sheets: Ginamit bilang pangunahing materyal sa 11kV PT.Ang mga sheet na ito ay malamig na gumulong at nagtataglay ng mga pambihirang magnetic properties, kabilang ang mataas na pagkamatagusin at mababang pagkawala ng core. Ang mga pag-aari na ito ay ginagawang maayos sa kanila para sa mga transformer ng boltahe.

Sa pamamagitan ng paggamit ng mga sheet na may cold-roll na silikon bilang pangunahing materyal, ang boltahe ng transpormer ay maaaring makamit ang mahusay na paglipat ng enerhiya, sa gayon ay pinapahusay ang pangkalahatang kahusayan ng system. Kung ikukumpara sa mga alternatibong materyales, ang mga sheet na may cold-roll na silikon ay nagpapakita ng mas mababang mga loop ng hysteresis at pagkalugi ng magnetization, na nagreresulta sa nabawasan na basura ng enerhiya at mas mababang pagkonsumo ng kuryente.

Epoxy Resin: Ang Epoxy Resin ay may mahusay na mga katangian ng dielectric at lakas ng mekanikal, ay ang unang pagpipilian ng 11kV PT pagkakabukod ng materyal. Nagbibigay ang Epoxy castings ng maaasahang pagkakabukod na nagpoprotekta sa mga panloob na sangkap mula sa mga de -koryenteng pagkasira at mga kadahilanan sa kapaligiran ..

Copper: Ang mga conductor ng tanso ay karaniwang ginagamit para sa mga paikot -ikot sa 11kV pt. Ang mga materyales na ito ay nag -aalok ng mataas na elektrikal na kondaktibiti at tibay ng mekanikal, na nagpapagana ng mahusay na paghahatid ng mga signal ng boltahe habang may natitirang mga stress sa pagpapatakbo.

Materyal (Epoxy Resin): 11 kV Pt Gumamit ng mga enclosure na gawa sa epoxy resin, na may mahusay na mga katangian ng pagkakabukod at maaaring maiwasan ang kasalukuyang o boltahe na pagtawid para sa ligtas na operasyon ng circuit. Lumalaban din ito sa mataas na temperatura at kaagnasan, at may mahusay na pagganap ng sealing para sa mga kakayahan ng hindi tinatagusan ng tubig at kahalumigmigan. Ang mga transpormer ng Epoxy ay mas magaan at mas madaling i-install at mapanatili kumpara sa mga transformer na may langis na langis.

11 kV PT Superiority

Ang aming produkto ng kalupkop ng mga tornilyo at ilalim na plato ay umabot sa 8um/min, na kung saan ay higit na kahalumigmigan-patunay at kalawang-patunay. Ang gloss ay mas mahusay.

1.	Application	Pagsukat
2.	Pag -install	Panloob.
3.	Pagkakabukod	Cast resin
4.	I -type	Boltahe Induction
5.	Konstruksyon	Dry type epoxy resin cast
6.	Bilang ng phase	Singe phase (1 set = 3 nos.)
7.	Kadalasan	50 Hz
8.	Naka -mount na naka -mount	Ang pagsuporta sa istraktura ng gantry na naka -mount
9.	Sistema ng pangunahing rate ng boltahe	11 kv (phase to phase)
10.	Sistema ng pangunahing maximum na boltahe	12 kV (phase to phase)
11.	System Earthlings	Epektibong Earthed
12.	Pangunahing pagkakabukod (salpok na makatiis Boltahe)	75 kv
13.	Ang dalas ng kuryente ay huminto sa boltahe	28 kv
14.	Ang neutral na pagtatapos ng pangunahing paikot -ikot, para sa direktang koneksyon sa lupa	Insulated upang mapaglabanan ang 10 kV mababang dalas na pagsubok.
15.	Uri ng pangalawang paikot -ikot	Solong paikot -ikot
16.	Ratio ng pagbabagong -anyo	11 kV // 3/0.11 kV/3
17.	Distansya ng creepage	25mm/kv (minimum)
18.	Na -rate ang pangalawang pasanin	7.5 hanggang 10 VA
19.	Boltahe ng limitasyon ng boltahe	1.2 Patuloy at 1.5 para sa 30 segundo
20.	Klase ng kawastuhan	0.2 para sa pagsukat.
21.	Pamantayan	Disenyo, paggawa, pagsubok, pag -install at Ang pagganap ay dapat alinsunod sa pinakabago Mga edisyon ng IEC 61869-1 & IEC 61869-3.
