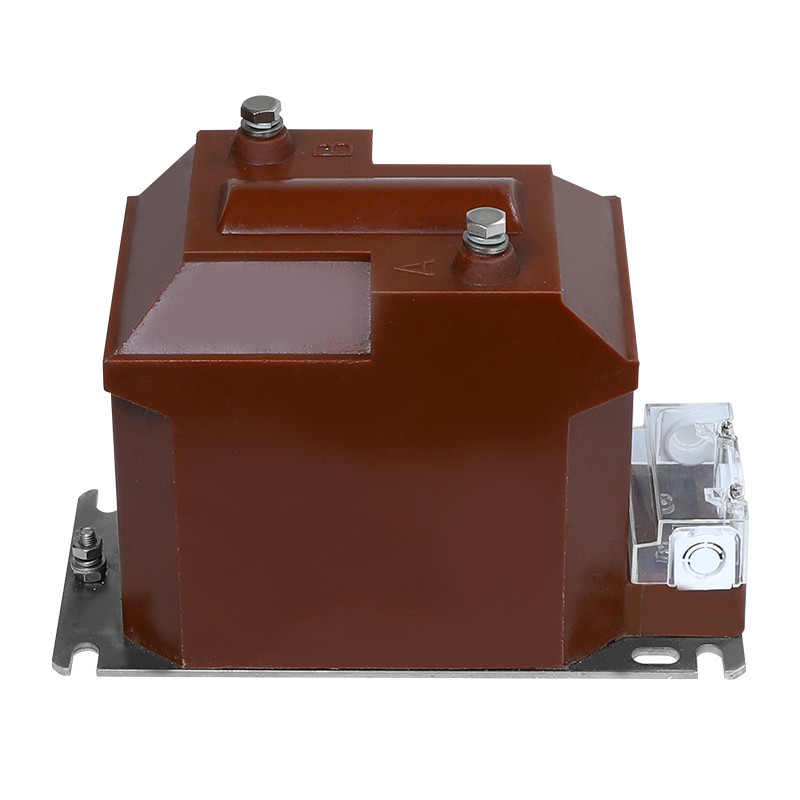

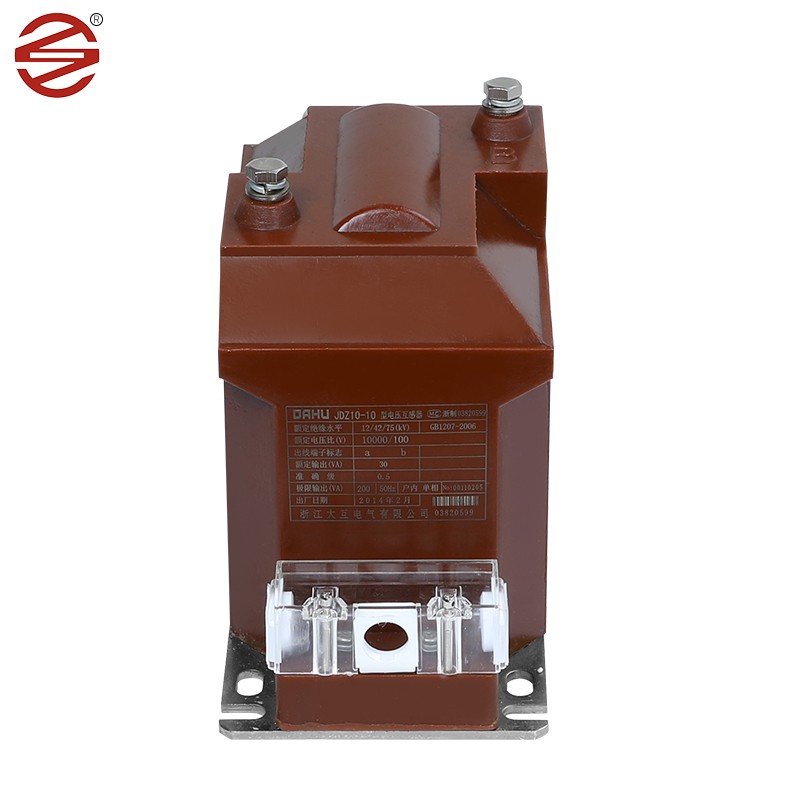

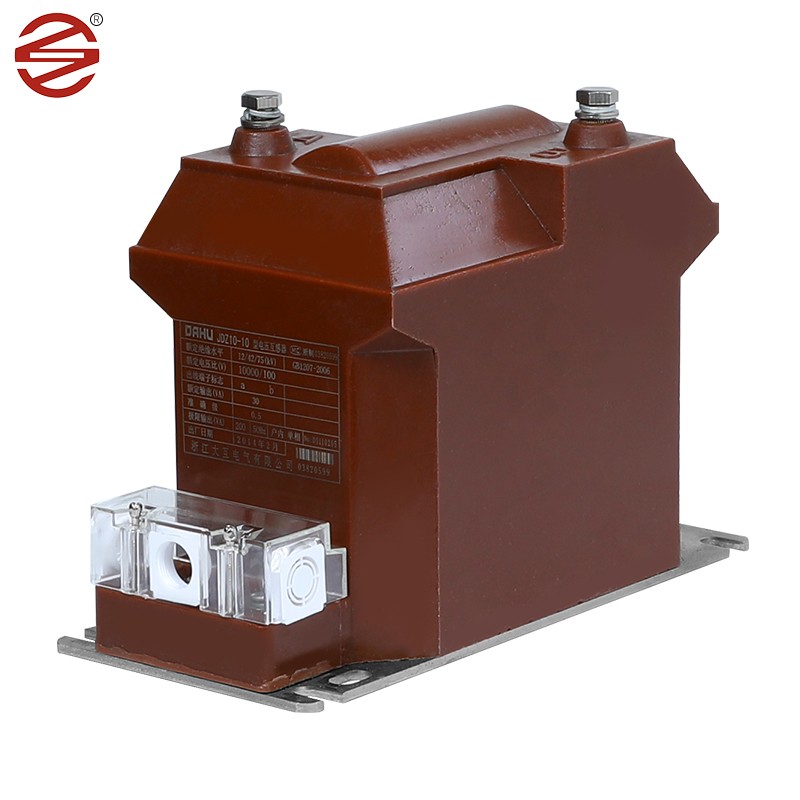

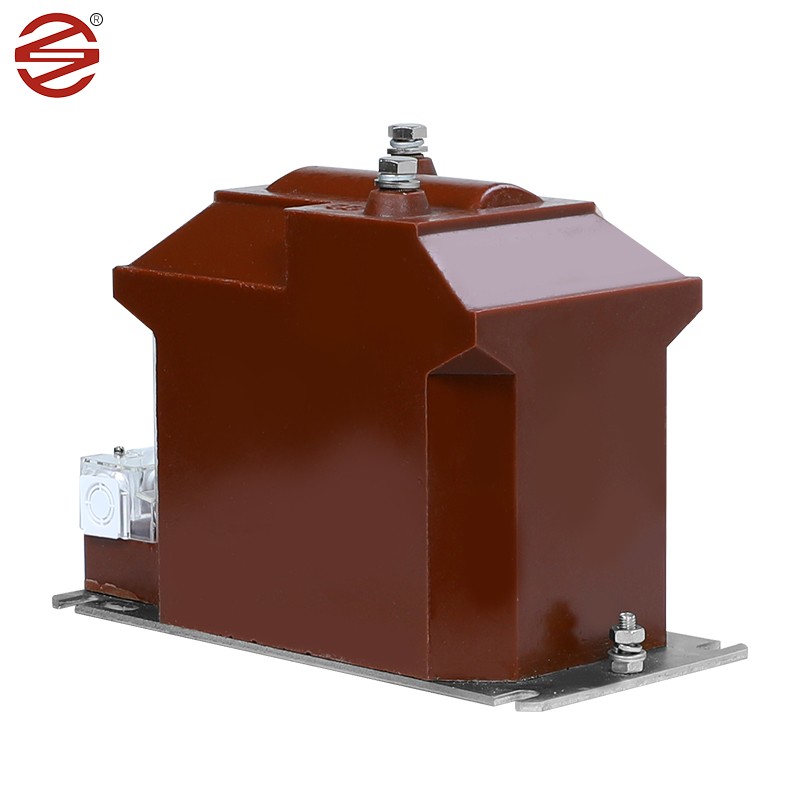

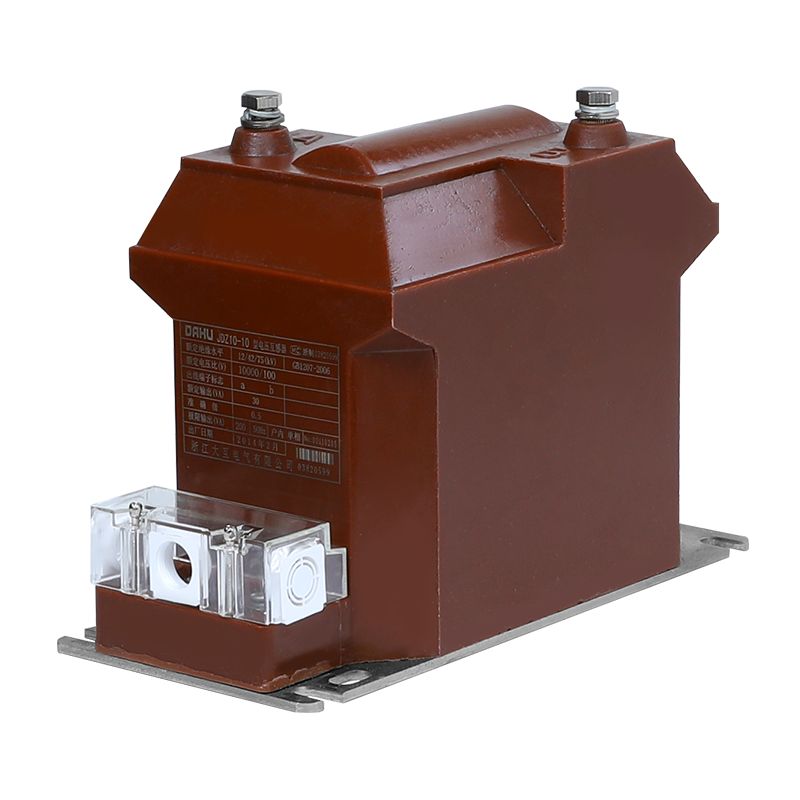

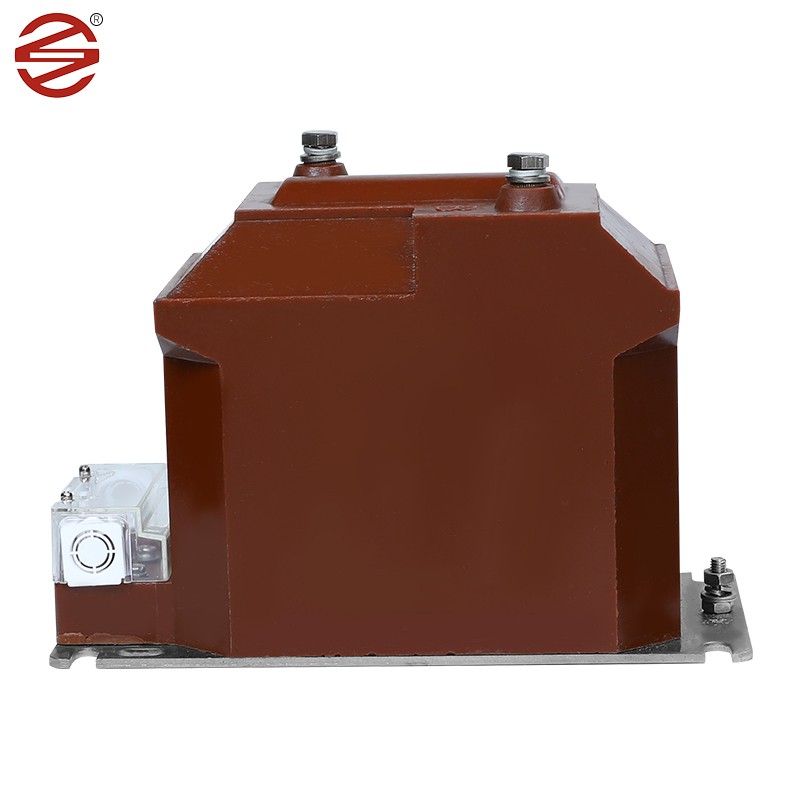

12kV Voltage Transformer

Ang 12kV voltage transformer na ginawa ng DAHU ELECTRIC ay isang kailangang-kailangan na bahagi sa loob ng mga panloob na switch cabinet, na nagsisilbing backbone para sa kasalukuyang pagsukat, pagsubaybay sa elektrikal na enerhiya, at mga protective relay sa parehong single-phase at three-phase AC system. Ang matatag na disenyo at tumpak na pag-andar nito ay ginagawa itong mahalagang elemento sa pagtiyak ng kaligtasan at kahusayan ng mga pagpapatakbong elektrikal.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Cold-Rolled Silicon Steel Sheet: Ang 12kV voltage transformer ay karaniwang gumagamit ng cold-rolled silicon steel sheet bilang core nito. Ang mga materyales na ito ay cold-rolled at may mahusay na magnetic properties, tulad ng mataas na permeability at mababang core loss, na ginagawang perpekto para sa mga kasalukuyang transformer. Sa pamamagitan ng paggamit ng cold rolled silicon steel sheet bilang pangunahing materyal, ang kasalukuyang transpormer ay maaaring makamit ang mahusay na paglipat ng enerhiya, at sa gayon ay mapabuti ang kahusayan ng system. Kung ikukumpara sa iba pang mga materyales, ang mga cold-rolled silicon steel sheet ay may mas mababang hysteresis loops at magnetization losses, na nangangahulugang mas kaunting basura ng enerhiya at mas mababang paggamit ng kuryente.

Epoxy dagta: Epoxy dagta ay may mahusay na dielectric katangian at mekanikal lakas, ay ang unang pagpipilian ng 12kV boltahe transpormador pagkakabukod materyal. Ang mga epoxy casting ay nagbibigay ng maaasahang pagkakabukod na nagpoprotekta sa mga panloob na bahagi mula sa pagkasira ng kuryente at mga kadahilanan sa kapaligiran.

Copper : Karaniwang ginagamit ang mga copper conductor para sa windings sa 12kV voltage transformer. Ang mga materyales na ito ay nag-aalok ng mataas na electrical conductivity at mekanikal na tibay, na nagbibigay-daan sa mahusay na pagpapadala ng mga kasalukuyang signal habang lumalaban sa mga stress sa pagpapatakbo.

Materyal (Epoxy Resin ): Ang 12kV boltahe na transpormer ay gumagamit ng mga enclosure na gawa sa epoxy resin, na may mahusay na mga katangian ng pagkakabukod at maaaring maiwasan ang kasalukuyang o boltahe na tawiran para sa ligtas na operasyon ng circuit. Ito rin ay lumalaban sa mataas na temperatura at kaagnasan, at may mahusay na pagganap ng sealing para sa waterproof at moisture-proof na mga kakayahan. Ang mga epoxy transformer ay mas magaan at mas madaling i-install at i-maintain kumpara sa oil-immersed na mga transformer.

Superyoridad ng Produkto

Ang aming product plating ng screws at bottom plate ay umaabot sa 8um/min, na mas moisture-proof at rust-proof. Mas maganda ang gloss.

1.	Aplikasyon	Pagsusukat
2.	Pag-install	panloob.
3.	Pagkakabukod	Cast Resin
4.	Uri	Induction ng Boltahe
5.	Konstruksyon	Dry type na Epoxy Resin Cast
6.	Bilang ng Phase	Singe Phase(1 set=3 Nos.)
7.	Dalas	50 Hz
8	Naka-mount na naka-mount	Pagsuporta sa Gantry Structure Mounted
9.	Pangunahing Na-rate na Boltahe ng System	11 kV(Phase to Phase)
10	Pangunahing Pinakamataas na Boltahe ng System	12 kV(Phase to Phase)
11.	System Earthlings	Epektibong earthed
12.	Pangunahing Insulation (Impulse withstand Boltahe)	75 kV
13.	Ang Dalas ng Kapangyarihan ay Makatiis sa Boltahe	28 kV
14	Ang neutral na dulo ng pangunahing paikot-ikot, para sa direktang koneksyon sa lupa	Insulated upang mapaglabanan ang 10 kV mababang dalas ng pagsubok.
15.	Uri ng Secondary Winding	Single Winding
16.	Ratio ng Pagbabago	11kVN3/0.11 kVN3
17.	Distansya ng Creepage	25 mm/kV(minimum)
18	Rated Secondary Burden	7.5 hanggang 10VA
19	Salik ng limitasyon ng boltahe	1.2 tuloy-tuloy at 1.5 para sa 30 Segundo
20.	Klase ng Katumpakan	0.2 para sa pagsukat
21.	Pamantayan	Disenyo, Paggawa, Pagsubok, Pag-install at Ang pagganap ay dapat alinsunod sa pinakabago mga edisyon ng IEC61869-1&IEC61869-3.
