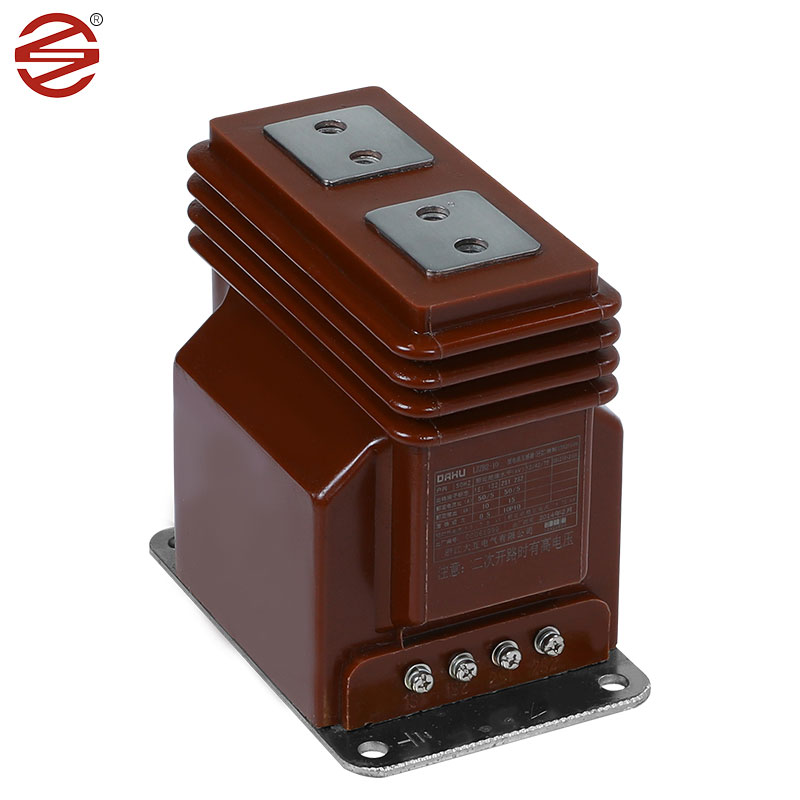

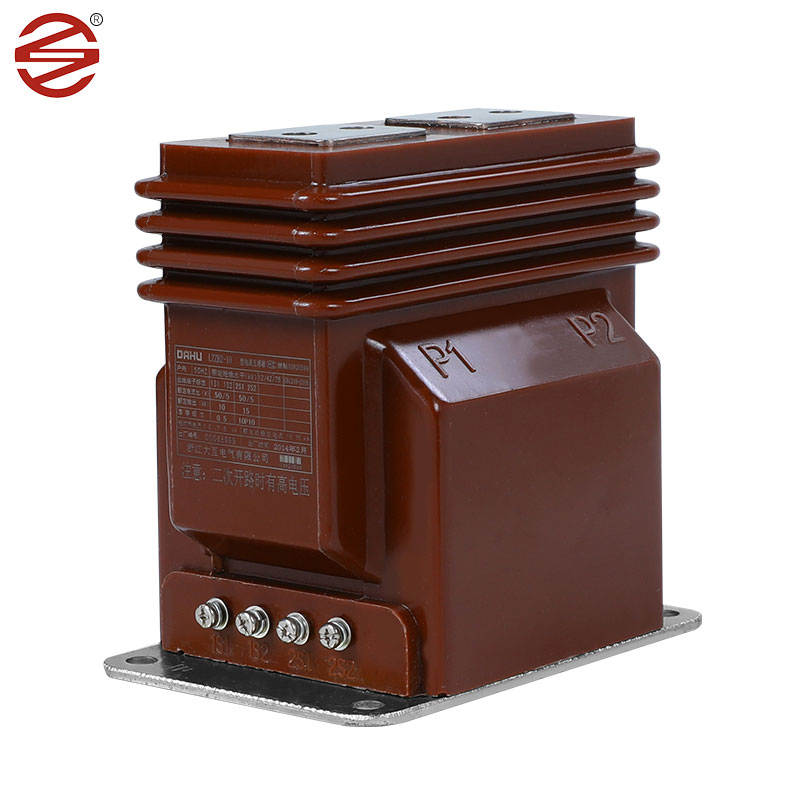

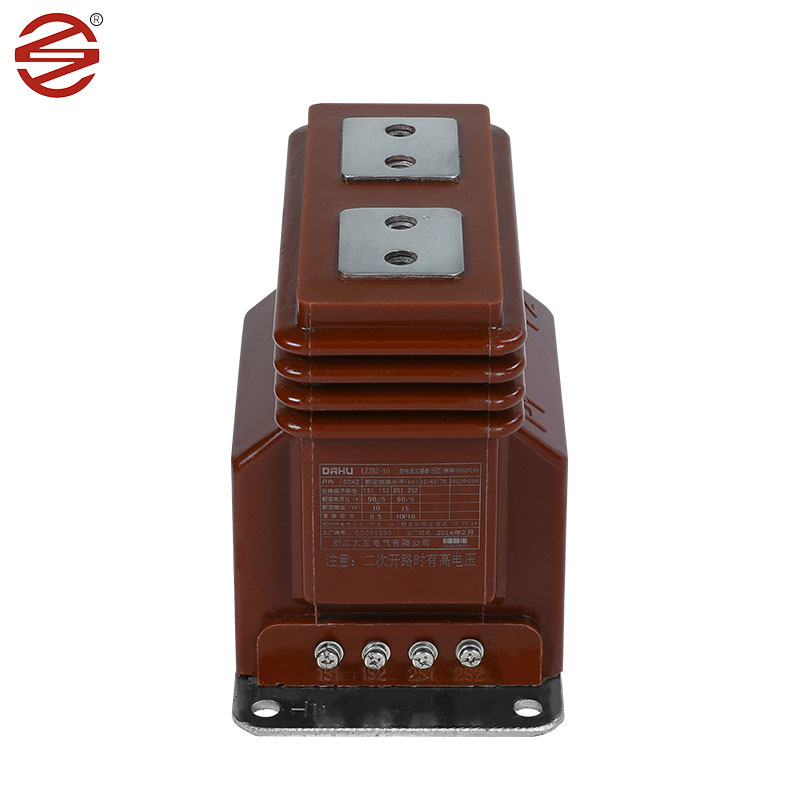

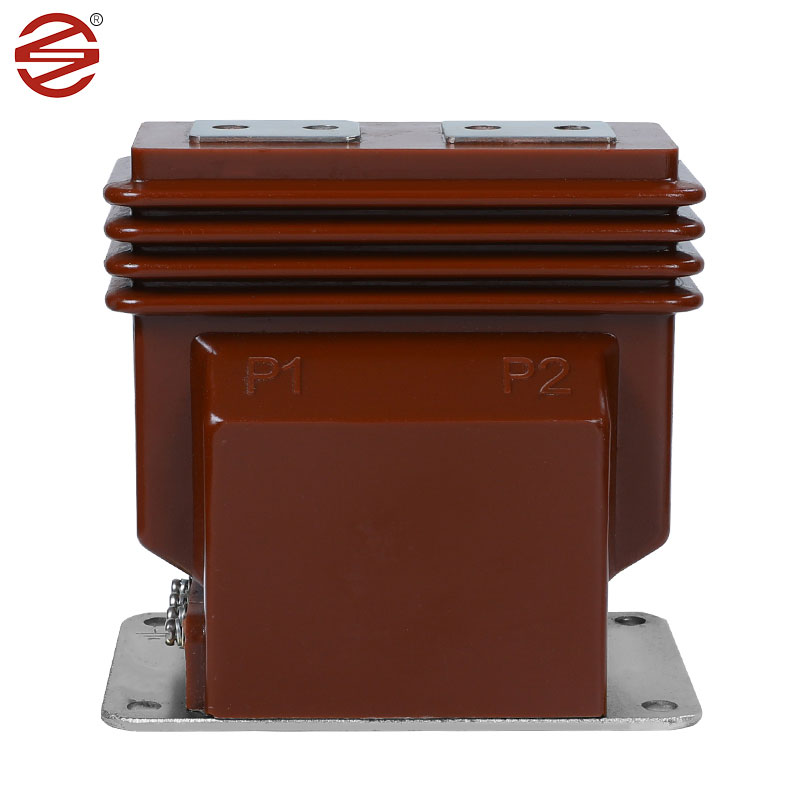

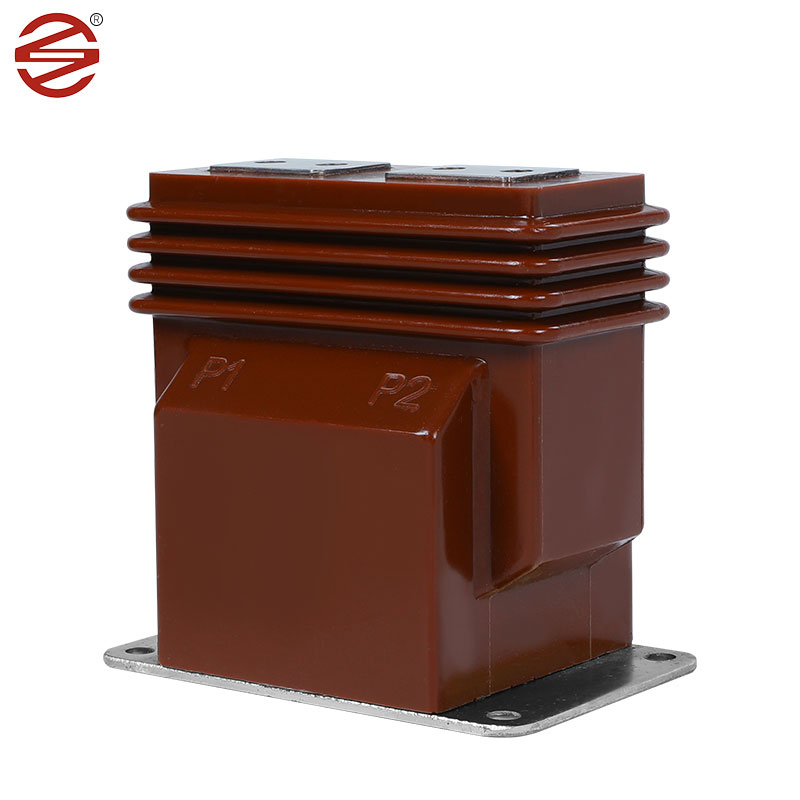

Electric 10kv Current Transformer

Ang Electric 10kv Current Transformer ay gumaganap ng mahahalagang tungkulin sa loob ng mga panloob na switch cabinet, na nag-aalok ng mga mahusay na solusyon para sa kasalukuyang pagsukat, pagsubaybay sa enerhiya ng kuryente, at pag-relay ng proteksyon sa parehong single-phase at three-phase na mga AC system. Ang mga system na ito ay gumagana nang walang putol sa mga frequency na alinman sa 50Hz o 60Hz, na tumutugon sa malawak na hanay ng mga pangangailangang elektrikal na may mga boltahe ng kagamitan na umaabot hanggang 12kV.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga Cold-Rolled Silicon Steel Sheet: Ang mga kasalukuyang transformer ng 10kV ay karaniwang gumagamit ng mga cold-rolled silicon steel sheet para sa kanilang core. Ang mga materyales na ito ay nagtataglay ng mahusay na mga katangian ng magnetic, tulad ng mataas na pagkamatagusin at mababang pagkawala ng core, tinitiyak ang mahusay na paglipat ng enerhiya at kaunting pagkawala ng kuryente.

Epoxy Resin: Ang epoxy resin ay isang ginustong insulating material para sa 10kV current transformer dahil sa superyor nitong dielectric na katangian at mekanikal na lakas. Ang epoxy resin casting ay nagbibigay ng maaasahang insulation, na nagpoprotekta sa mga panloob na bahagi mula sa electrical breakdown at environmental factors.

Copper : Karaniwang ginagamit ang mga copper conductor para sa windings sa 10kV current transformer. Ang mga materyales na ito ay nag-aalok ng mataas na electrical conductivity at mekanikal na tibay, na nagbibigay-daan sa mahusay na pagpapadala ng mga kasalukuyang signal habang lumalaban sa mga stress sa pagpapatakbo.

Materyal (Epoxy Resin ): Ang 10kV kasalukuyang mga transformer ay nakalagay sa mga enclosure na gawa sa epoxy resin. Ang epoxy resin ay may mahusay na mga katangian ng pagkakabukod, maaaring epektibong maiwasan ang kasalukuyang o boltahe na tawiran, upang matiyak ang ligtas na operasyon ng circuit. Ito ay may mataas na pagtutol sa temperatura at maaaring umangkop sa mga kinakailangan sa pagtatrabaho sa mataas na temperatura na kapaligiran.

Ito ay may mahusay na resistensya sa kaagnasan, maaaring labanan ang pagguho ng ilang mga kemikal na sangkap, at pahabain ang buhay ng serbisyo ng transpormador. kapaligiran. Kumpara sa tradisyonal na oil-immersed na mga transformer, ang mga epoxy transformer sa pangkalahatan ay may mas magaan na timbang at madaling i-install at mapanatili.

Electric 10kv Current Transformer Parameter

1.	Aplikasyon	Pagsusukat
2.	Pag-install	panloob.
3.	Konstruksyon	Dry type na Epoxy Resin Cast
4.	Pagkakabukod	Cast Resin
5.	Bilang ng Phase	Walang asawa
6.	Na-rate na Dalas	50Hz
7.	Pangunahing Na-rate na Boltahe ng System	50Hz
7.	Pangunahing Na-rate na Boltahe ng System	11 kV Phase to Phase
8.	Pinakamataas na Boltahe ng System	12kV Phase to Phase
9.	System Earthing	Epektibong earthed
10.	Pangunahing Antas ng Insulation(1.2/50μ seg.)	75 KV
11.	Power Frequency Withstand Voltage (1 min.50 Hz).	28 KV
12. 13.	ratio: 11kV Feeder Pangunahin	10-20/5A Sinle Winding
14.	Pangalawa	Single Winding
15.	Klase ng Katumpakan	0.2/0.2S para sa Pagsukat
16.	Pasan: a) para sa Pagsukat	7.5-10 VA
17.	Maikling Panahon Kasalukuyang Rating	Minimum na 10 kA para sa 1 Sec.
18.	Pinalawak na Kasalukuyang Rating	120% ng Rated Current
19.	Higit sa Kasalukuyang Rating	<10A
20.	Distansya ng Creepage	25 mm/KV(minimum)
21.	Pamantayan	Disenyo, Paggawa, Pagsubok, Pag-install at Pagganap ay dapat alinsunod sa ang pinakabagong mga edisyon ng IEC 61869-1 at IEC 61869-2.
