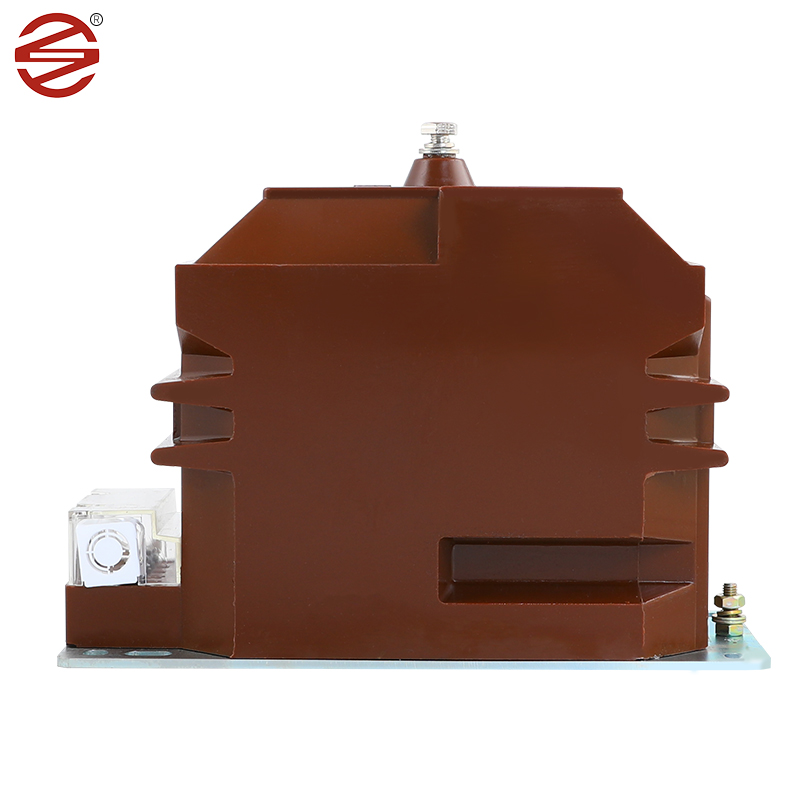

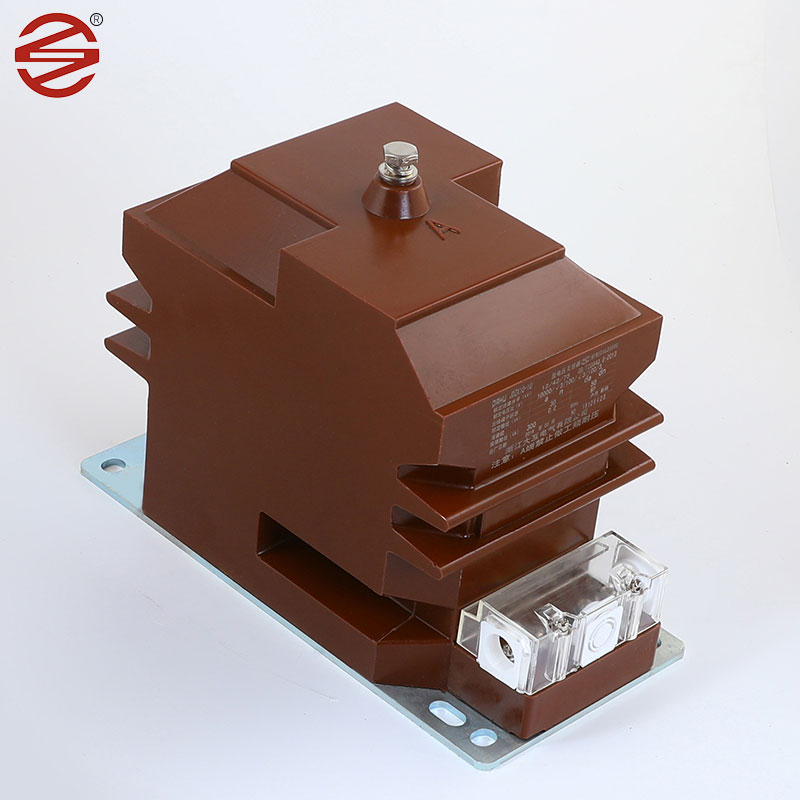

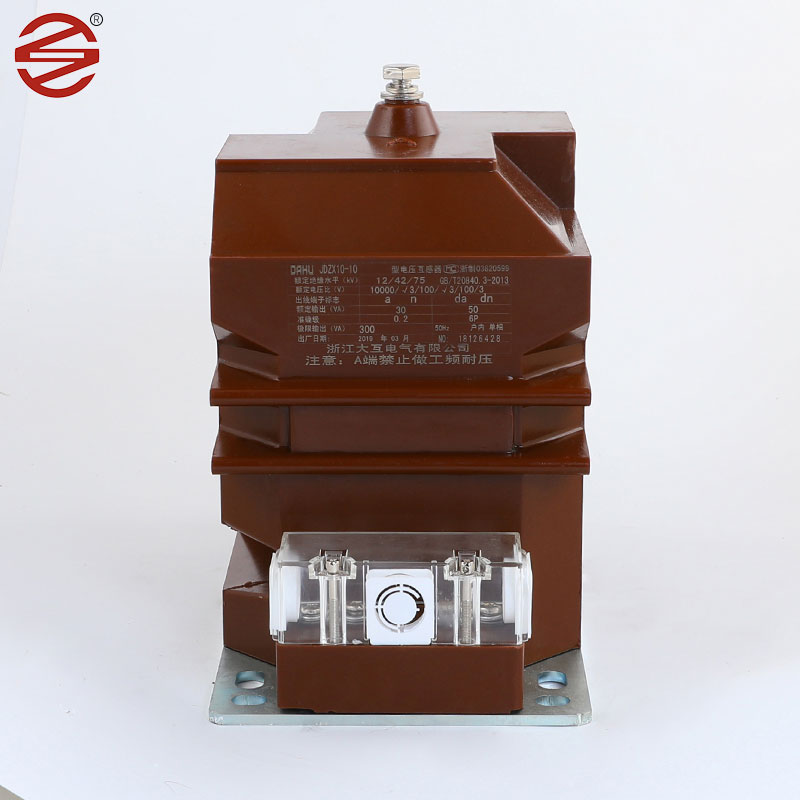

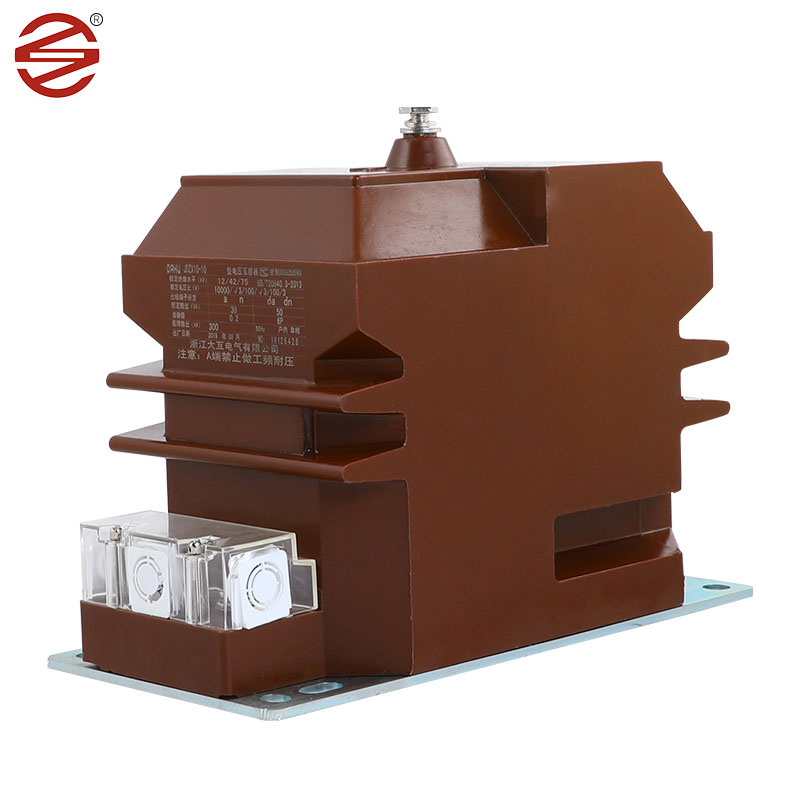

Panloob na transpormer ng boltahe

Ang panloob na boltahe ng transpormer na ginawa ng Dahu Electric ay isang kailangang-kailangan na sangkap sa loob ng mga panloob na mga cabinets ng switch, na nagsisilbing gulugod para sa kasalukuyang pagsukat, pagsubaybay sa enerhiya ng elektrikal, at mga proteksiyon na relay sa parehong solong-phase at three-phase AC system. Ang matatag na disenyo at tumpak na pag -andar ay ginagawang isang mahalagang elemento sa pagtiyak ng kaligtasan at kahusayan ng mga de -koryenteng operasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Cold-Rolled Silicon Steel Sheets: Ang panloob na boltahe ng transpormer ay karaniwang gumagamit ng mga sheet na cold-roll na silikon na bakal bilang core nito. Ang mga materyales na ito ay malamig na gumulong at may mahusay na mga katangian ng magnetic, tulad ng mataas na pagkamatagusin at mababang pagkawala ng core, na ginagawang perpekto para sa mga kasalukuyang transpormer. Sa pamamagitan ng paggamit ng malamig na pinagsama na silikon na bakal na sheet bilang pangunahing materyal, ang kasalukuyang transpormer ay maaaring makamit ang mahusay na paglipat ng enerhiya, sa gayon ay mapabuti ang kahusayan ng system. Kung ikukumpara sa iba pang mga materyales, ang mga sheet na may cold-roll na silikon ay may mas mababang mga loop ng hysteresis at pagkalugi ng magnetization, na nangangahulugang mas kaunting basura ng enerhiya at mas mababang pagkonsumo ng kuryente.

Epoxy Resin: Ang Epoxy Resin ay may mahusay na mga katangian ng dielectric at lakas ng mekanikal, ay ang unang pagpili ng panloob na materyal na pagkakabukod ng boltahe. Nagbibigay ang Epoxy castings ng maaasahang pagkakabukod na nagpoprotekta sa mga panloob na sangkap mula sa mga de -koryenteng pagkasira at mga kadahilanan sa kapaligiran ..

Copper: Ang mga conductor ng tanso ay karaniwang ginagamit para sa mga paikot -ikot sa panloob na transpormer ng boltahe. Ang mga materyales na ito ay nag -aalok ng mataas na elektrikal na kondaktibiti at tibay ng mekanikal, na nagpapagana ng mahusay na paghahatid ng kasalukuyang mga signal habang may natitirang mga stress sa pagpapatakbo.

Materyal (epoxy resin): panloob na boltahe ng transpormer ng boltahe na ginagamit ng mga enclosure na gawa sa epoxy resin, na may mahusay na mga katangian ng pagkakabukod at maaaring maiwasan ang kasalukuyang o boltahe na pagtawid para sa ligtas na operasyon ng circuit. Lumalaban din ito sa mataas na temperatura at kaagnasan, at may mahusay na pagganap ng sealing para sa mga kakayahan ng hindi tinatagusan ng tubig at kahalumigmigan. Ang mga transpormer ng Epoxy ay mas magaan at mas madaling i-install at mapanatili kumpara sa mga transformer na may langis na langis.

Kahusayan ng produkto

Ang aming produkto ng kalupkop ng mga tornilyo at ilalim na plato ay umabot sa 8um/min, na kung saan ay higit na kahalumigmigan-patunay at kalawang-patunay. Ang gloss ay mas mahusay.

1.	Application	Pagsukat
2.	Pag -install	Panloob.
3.	Pagkakabukod	Cast resin
4.	I -type	Boltahe Induction
5.	Konstruksyon	Dry type epoxy resin cast
6.	Bilang ng phase	Singe phase (1 set = 3 nos.)
7.	Kadalasan	50 Hz
8.	Naka -mount na naka -mount	Ang pagsuporta sa istraktura ng gantry na naka -mount
9.	Sistema ng pangunahing rate ng boltahe	11 kv (phase to phase)
10.	Sistema ng pangunahing maximum na boltahe	12 kV (phase to phase)
11.	System Earthlings	Epektibong Earthed
12.	Pangunahing pagkakabukod (salpok na makatiis Boltahe)	75 kv
13.	Ang dalas ng kuryente ay huminto sa boltahe	28kv
14.	Ang neutral na pagtatapos ng pangunahing paikot -ikot, para sa direktang koneksyon sa lupa	Insulated upang mapaglabanan ang 10 kV mababang dalas na pagsubok.
15.	Uri ng pangalawang paikot -ikot	Solong paikot -ikot
16.	Ratio ng pagbabagong -anyo	11 kV/3/0.11 kV/v3
17.	Distansya ng creepage	25mm/kv (minimum)
18.	Na -rate ang pangalawang pasanin	7.5 hanggang 10 VA
19.	Boltahe ng limitasyon ng boltahe	1.2 Patuloy at 1.5 para sa 30 segundo
20.	Klase ng kawastuhan	0.2 para sa pagsukat.
21.	Pamantayan	Disenyo, paggawa, pagsubok, pag -install at Ang pagganap ay dapat alinsunod sa pinakabago Mga edisyon ng IEC 61869-1 & IEC 61869-3.
