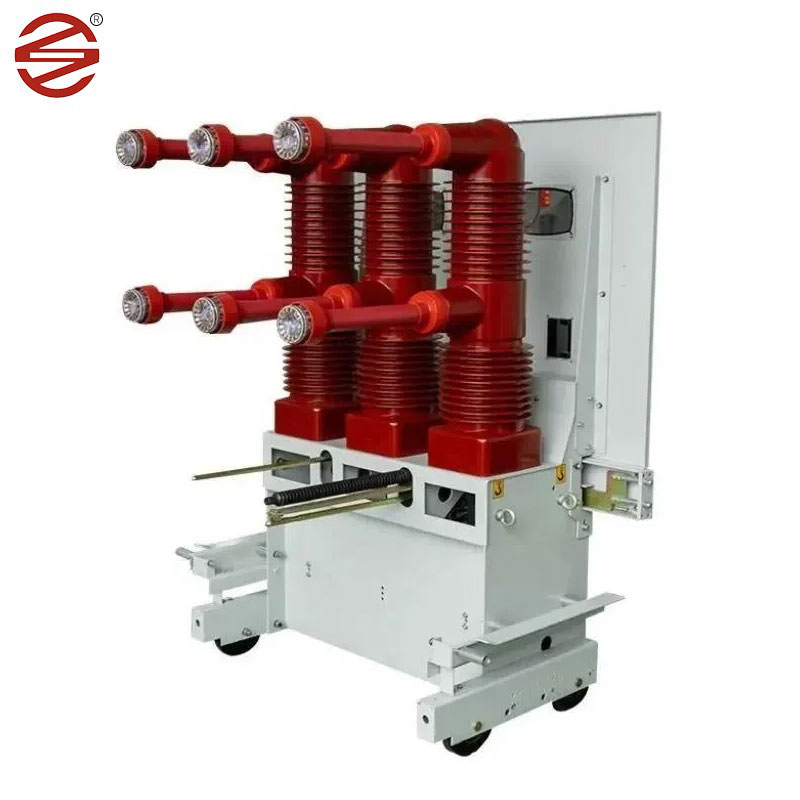

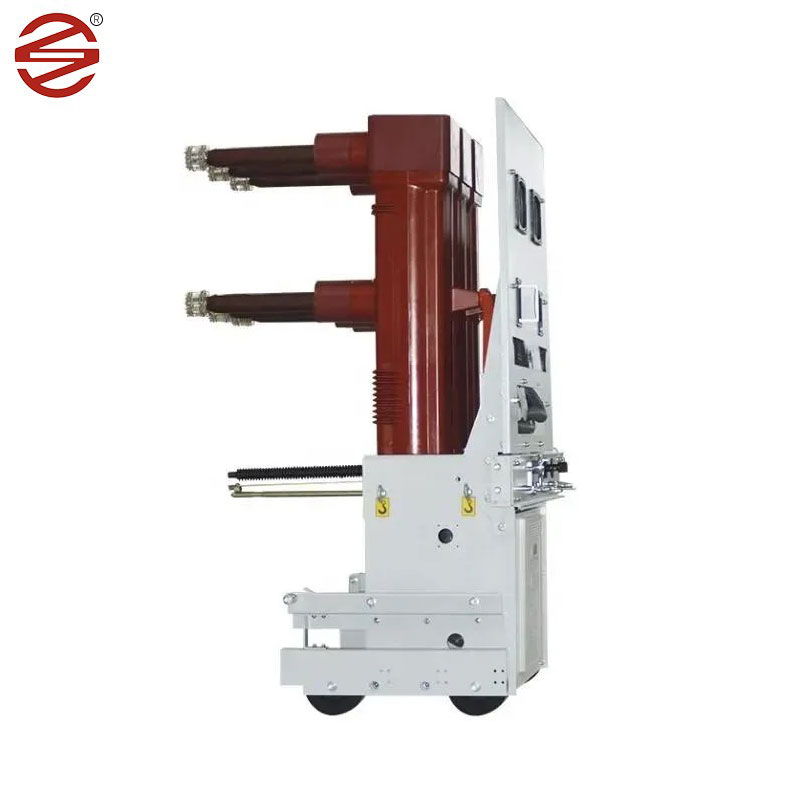

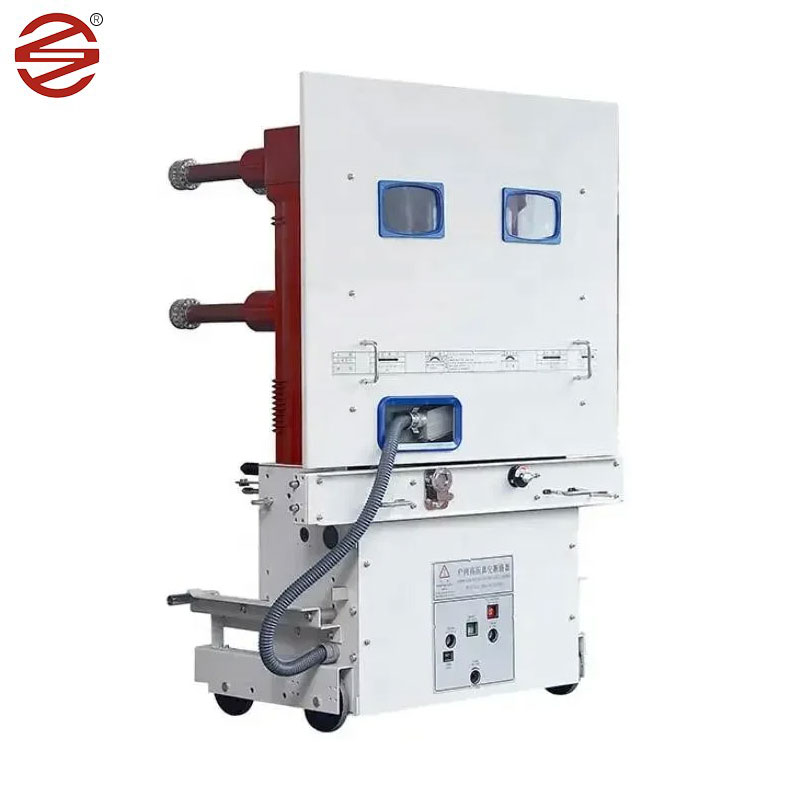

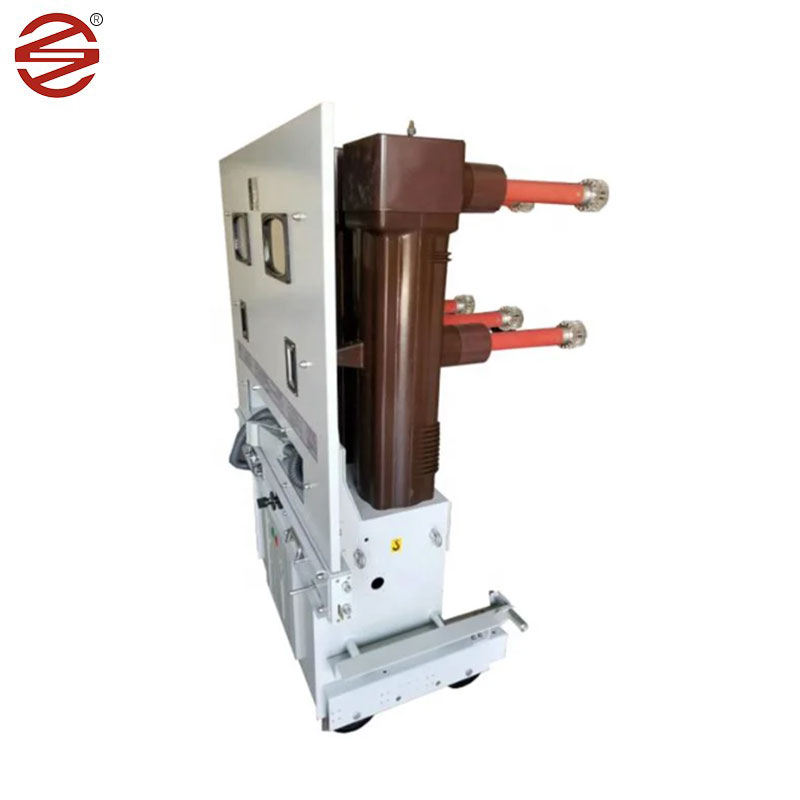

40.5kv vacuum circuit breaker

Ang 40.5kV vacuum circuit breaker na ginawa ng Dahu Electric ay angkop para sa three-phase AC 50Hz, 40.5kV system. Maaari itong magamit para sa mga pang -industriya at pagmimina ng mga negosyo, mga halaman ng kuryente at pagpapalit bilang paglipat ng pag -load ng kasalukuyang, labis na labis na kasalukuyang kasalanan, at angkop para sa madalas na mga okasyon sa operasyon. Ang circuit breaker na ito ay nagpatibay ng pataas at pababa na istraktura ng pag -aayos, na epektibong binabawasan ang lalim ng circuit breaker. At magpatibay ng pinagsama-samang istraktura ng pagkakabukod, three-phase arc extinguishing kamara at nauugnay na sisingilin na katawan na pinaghiwalay ng tatlong independiyenteng mga shell ng pagkakabukod ng epoxy resin.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Matapos gamitin ang pinagsama -samang istraktura ng pagkakabukod, ang 40.5kV vacuum circuit breaker ay nakakatugon sa mga kinakailangan ng distansya ng hangin at distansya ng kilabot sa ilalim ng normal na mga kondisyon ng operating at epektibong bawasan ang dami ng circuit breaker, ang pangunahing conductive loop vacuum interrupter at ang dynamic at static conductive na koneksyon ay naka -install sa insulating cylinder, kaya't ang phase ay 300mm lamang. Ang pangunahing mga koneksyon sa circuit electrical ay lahat ng mga nakapirming koneksyon na may mataas na pagiging maaasahan.

Mga detalye ng produkto

Mekanismo ng modular

Modular na disenyo ng mekanismo, lubos na pamantayang istraktura;

Ang mekanismo ay madaling magtipon / mag -disassemble at madaling mapanatili;

Mataas na pagiging maaasahan na may mas kaunting bilang ng mga bahagi

Pinagsamang hawakan ng singilin, ginagawang maginhawa at madali ang operasyon

Pot-type poste

Ang materyal na friendly na insulating na materyal, ang PA66 ay nagbibigay ng magaan na timbang, mataas na dielectric na pagganap;

Recyclable at madaling pagtatapon pagkatapos ng siklo ng buhay ng produkto;

Epektibo at maaasahan ang gastos;

Vacuum circuit breaker

Ganap na nakakatugon sa mga kinakailangan ng mga pamantayan sa IEC at GB;

Kumpletuhin ang interlocking, maiwasan ang maling pag -aalinlangan, at magbigay ng kaligtasan sa pagpapatakbo;

Modular na disenyo, pinaikling oras ng paghahatid;

Maliit na pagbubukas ng rebound at mahusay na pagganap;

Kalamangan sa pagganap

Ang produkto ay nilagyan ng isang bistable permanenteng mekanismo ng pagpapatakbo ng magnet, ang mekanismo ay nilagyan ng isang permanenteng pang -akit, sa pamamagitan ng permanenteng magnet upang magbigay ng isang lakas na may hawak, upang ang switch ay pinananatili sa bukas at sarado na estado, kumpara sa mekanismo ng operating spring, ang bilang ng mga mekanikal na bahagi ay nabawasan, ang mekanikal na paghahatid ng kadena ay pinaikling, kaya't ang pagiging maaasahan ng switch ay mahusay na impribado, ang mekanikal na buhay ay labis na nadagdagan.

Pangunahing Teknikal na Pagtukoy

proyekto		unit	Parameter
Na -rate na boltahe		KV	40.5
Na -rate na kasalukuyang		A	1250		1600	2000、2500
Na-rate ang short-circuit breaking kasalukuyang		ang	25	31.5	25	31.5
Dynamic Stable Kasalukuyang (Halaga ng Peak)		ang	63	80	63	80
4S thermal stable kasalukuyang		ang	25	31.5	25	31.5
Na-rate na Short-Circuit na Gumagawa ng Kasalukuyang (Halaga ng Peak)		ang	63	80	63	80
Mga oras ng pagbagsak ng na-rate na short-circuit kasalukuyang		Mga oras	20
Na -rate na pagkakasunud -sunod ng operating			O-0.3 S-Co-180 S-Co
Na -rate na pagkakabukod antas	1min frequency frequency kasama ang boltahe	KV	95
	Ang salpok ng kidlat ay may boltahe (halaga ng rurok)		185
Mekanikal na buhay		Mga oras	10000
Na -rate ang pagbubukas ng solong capacitor bank at kasalukuyang		A	630
Na-rate ang Back-to-Back Capacitor Bank Kasalukuyang		A	400
Enerhiya na imbakan ng motor na na -rate ang boltahe		V	AC 、 DC: 110; 220
Na -rate na kapangyarihan ng motor ng imbakan ng enerhiya		W	≤230
Oras ng pag -iimbak ng enerhiya ng motor ng imbakan ng enerhiya		S	≤15
Na -rate na boltahe ng pagsasara at pagbubukas ng coil		V	DC: 110; 220
Na -rate ang kasalukuyang pagsasara at pagbubukas ng coil		A	1.05 (110V) 0.96 (220V)
Makipag -ugnay sa pagbubukas		mm	20 ± 2
Makipag -ugnay sa Stroke		mm	7.5 ± 1.5
Tatlong-phase na kumbinasyon ng iba't ibang mga panahon		MS	≤2
Bounce oras ng pagsasara ng contact		MS	≤3
Pangunahing paglaban sa circuit (hindi kasama ang contact sa dingding)		Baby	≤40
