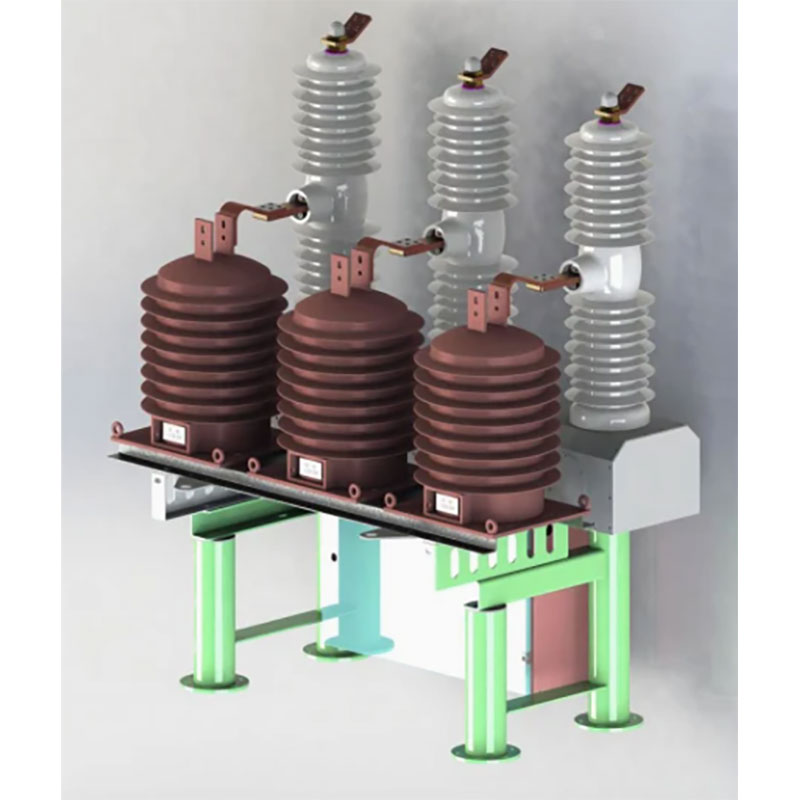

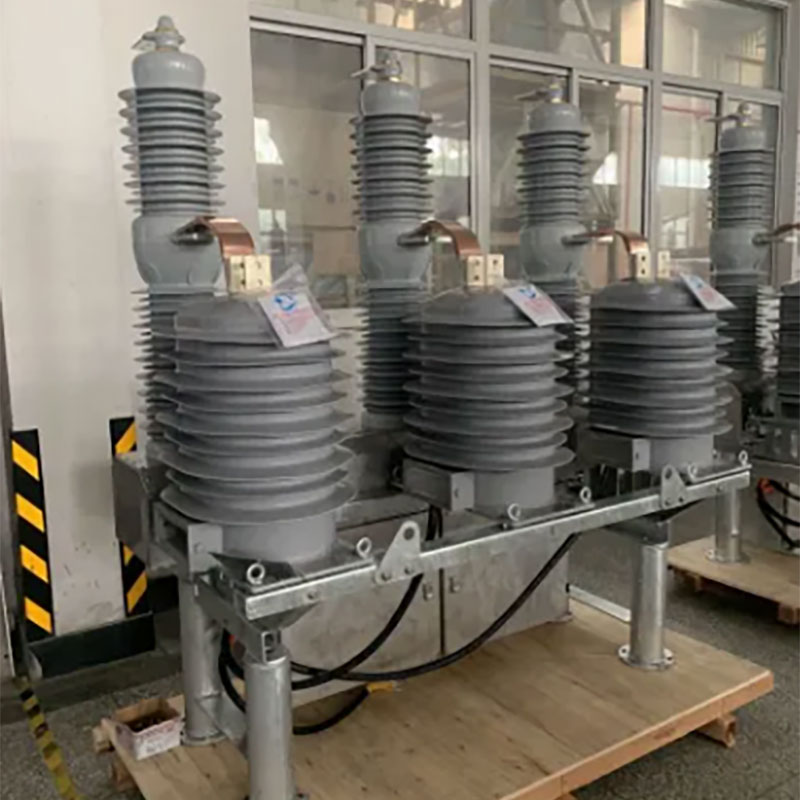

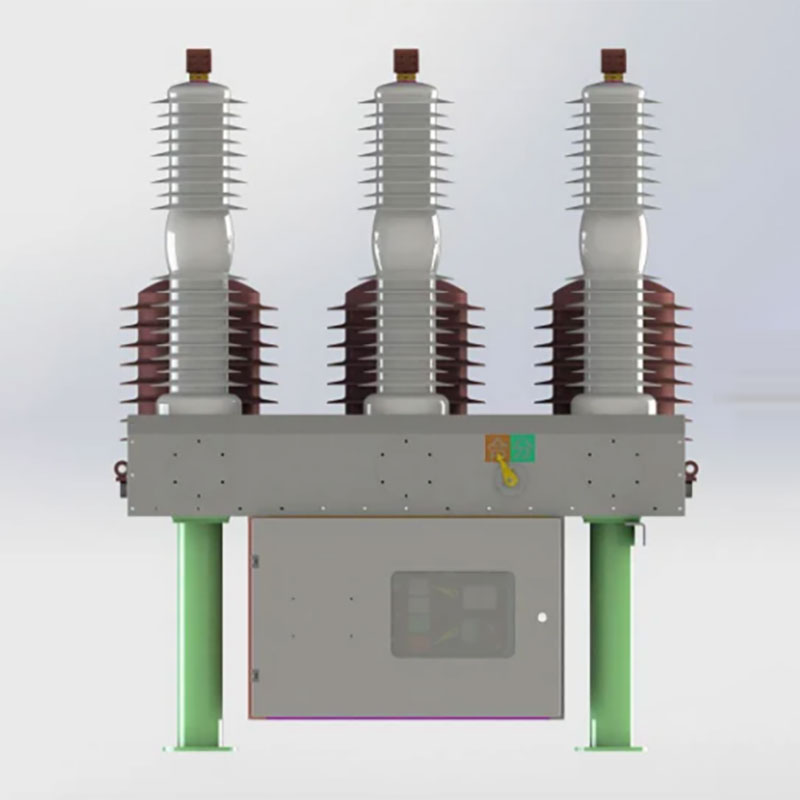

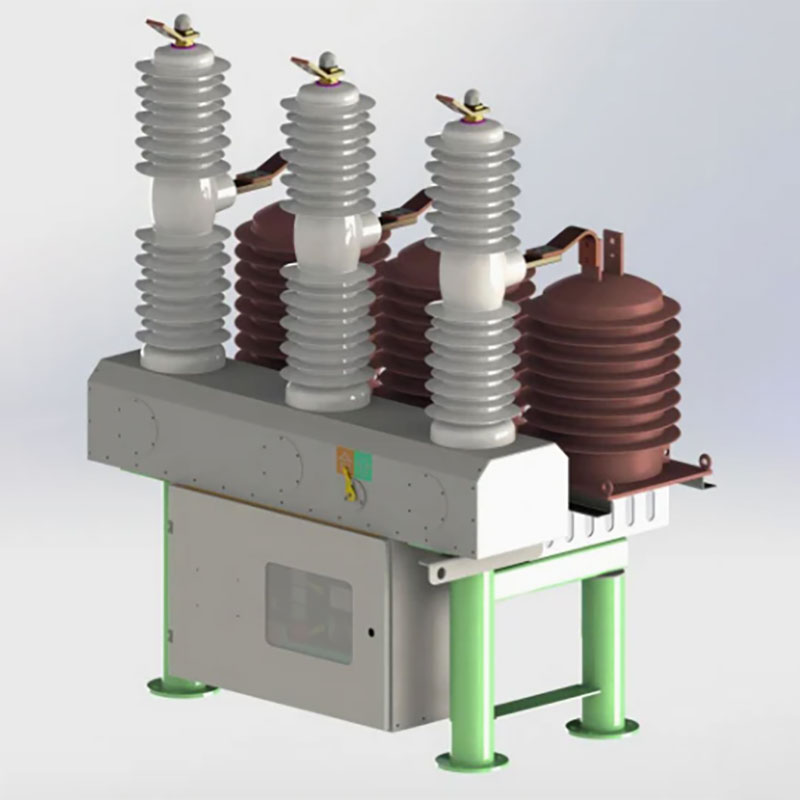

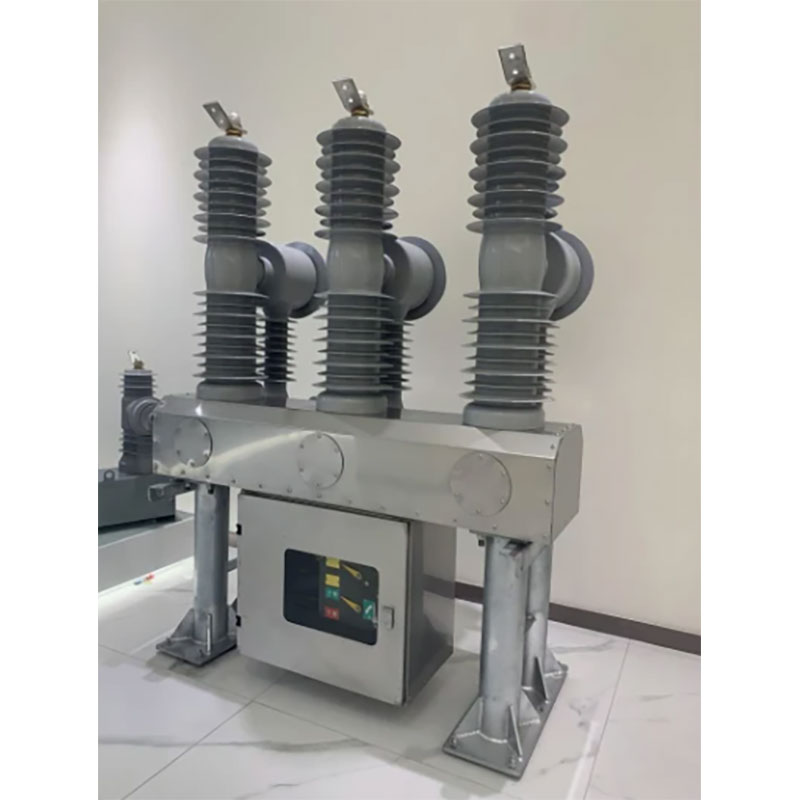

Panlabas na vacuum circuit breaker

Ang panlabas na vacuum circuit breaker na ginawa ng Dahu Electric ay isang panlabas na yunit ng pamamahagi ng rated boltahe 40.5 kV at dalas 50 Hz, na naaangkop sa feeder side ng substation at ang pang -industriya at pagmimina na negosyo na nangangailangan ng pangkalahatang proteksyon, kontrol at madalas na operasyon ng switch.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pangunahing katawan ng circuit breaker ay nagtatampok ng vacuum extinction, simpleng istraktura, malakas na nakakagambala na kakayahan at mahabang buhay ng serbisyo. Ang poste ay gawa sa epoxy resin / silicone goma composite insulator, walang langis at SF6 gas, ang solidong insulated vacuum circuit breaker na ito ay dinisenyo envirionmentally friendly.

Matapos gamitin ang pinagsama -samang istraktura ng pagkakabukod, ang panlabas na vacuum circuit breaker ay nakakatugon sa mga kinakailangan ng distansya ng hangin at distansya ng kilabot sa ilalim ng normal na mga kondisyon ng operating at epektibong mabawasan ang dami ng circuit breaker, ang pangunahing conductive loop vacuum interrupter at ang pabago -bago at static conductive na koneksyon ay naka -install sa insulating cylinder, kaya ang phase ay 300mm lamang. Ang pangunahing mga koneksyon sa circuit electrical ay lahat ng mga nakapirming koneksyon na may mataas na pagiging maaasahan.

Mga detalye ng produkto

Mekanismo ng modular

Modular na disenyo ng mekanismo, lubos na pamantayang istraktura;

Ang mekanismo ay madaling magtipon / mag -disassemble at madaling mapanatili;

Mataas na pagiging maaasahan na may mas kaunting bilang ng mga bahagi

Pinagsamang hawakan ng singilin, ginagawang maginhawa at madali ang operasyon

Pot-type poste

Ang materyal na friendly na insulating na materyal, ang PA66 ay nagbibigay ng magaan na timbang, mataas na dielectric na pagganap;

Recyclable at madaling pagtatapon pagkatapos ng siklo ng buhay ng produkto;

Epektibo at maaasahan ang gastos;

Vacuum circuit breaker

Ganap na nakakatugon sa mga kinakailangan ng mga pamantayan sa IEC at GB;

Kumpletuhin ang interlocking, maiwasan ang maling pag -aalinlangan, at magbigay ng kaligtasan sa pagpapatakbo;

Modular na disenyo, pinaikling oras ng paghahatid;

Maliit na pagbubukas ng rebound at mahusay na pagganap;

Kalamangan sa pagganap

Ang produkto ay nilagyan ng isang bistable permanenteng mekanismo ng pagpapatakbo ng magnet, ang mekanismo ay nilagyan ng isang permanenteng pang -akit, sa pamamagitan ng permanenteng magnet upang magbigay ng isang lakas na may hawak, upang ang switch ay pinananatili sa bukas at sarado na estado, kumpara sa mekanismo ng operating spring, ang bilang ng mga mekanikal na bahagi ay nabawasan, ang mekanikal na paghahatid ng kadena ay pinaikling, kaya't ang pagiging maaasahan ng switch ay mahusay na impribado, ang mekanikal na buhay ay labis na nadagdagan.

Pangunahing Teknikal na Pagtukoy

Mga teknikal na parameter
Hindi.	Item			Unit	Halaga
1	Na -rate na boltahe			KV	40.5
2	Na -rate na pagkakabukod Antas (antas ng dagat: 1000m)	1 min kapangyarihan Kadalasan Mapagbati boltahe	Dry test		95
			Basa na pagsubok (lupa sa labas pagkakabukod)		85
		Ang salpok ng kidlat ay nakatiis Boltahe (rurok) 1.2/50US			200
3	Na -rate na kasalukuyang			A	1600/2500
4	Rated frequency			Hz	50/60
5	Na -rate ang maikling circuit breaking kasalukuyang			ang	31.5
6	Na -rate na pagkakasunud -sunod ng operasyon			O-0.3S-CO-180S- CO-180S-C
7	Na -rate ang maikling circuit na paglabag sa kasalukuyang mga oras ng pagsira			mga oras	20
8	Na -rate na maikling circuit pagsasara ng kasalukuyang (rurok)			ang	80
9	Na -rate ang rurok na nakatiis sa kasalukuyan				50
10	Na -rate ang maikling oras na makatiis sa kasalukuyang				31.5
11	Ganap na oras ng pagsira			S	<0.125
12	Na -rate ang maikling tagal ng circuit				4
13	Mekanikal na buhay			mga oras	10000
14	Na -rate na boltahe ng operating at auxiliary circuit boltahe			V	110/220

Mga mekanikal na katangian ng mga parameter ng circuit breaker

Hindi.	Item	Unit	Halaga
1	Makipag -ugnay sa Clearance	mm	18 ± 1
2	Makipag -ugnay sa Overtravel	mm	6 ± 1
3	Bilis ng pagbubukas	MS	1.6 ± 0.2
4	Ang bilis ng pagsasara	MS	0.8 ± 0.2
5	Ang pagkakasabay ng tatlong yugto ng pagbubukas at pagsasara	MS	≤2
6	Distansya ng phase	mm	680 ± 2
7	Makipag -ugnay sa oras ng pagsasara ng bounce	MS	≤3
8	Ang bawat phase conductive circuit resistance	Baby	≤60
9	Oras ng pagsasara	MS	25 ~ 60
10	Oras ng pagbubukas	MS	20 ~ 50
11	Na -rate ang dalas ng lakas ng pag -iimbak ng enerhiya	W	110
12	Na -rate na boltahe ng motor ng enerhiya storae	V	220
13	Max./min.motor boltahe		120%/80%
14	Na -rate ang pagsasara ng boltahe ng pagpapatakbo		220
15	Max./min. Pagsasara ng boltahe ng operating		120%/80%
16	Na -rate ang pagbubukas ng boltahe ng operating		220
17	Max./min. Pagbubukas ng boltahe ng operating		120%/65%

Teknikal na mga parameter ng mekanismo ng operating
Hindi.	Item		Unit	Halaga
1	Na -rate na boltahe ng operating	Pagbubukas ng tripper	V	AC220
		Pagsasara ng tripper		AC220
2	Na -rate na pagtutol	Pagbubukas ng tripper	Ω	56
		Pagsasara ng tripper		56
3	Rated Output Power Frequency	Pagbubukas ng tripper	W	320
		Pagsasara ng tripper
4	Ang dalas ng lakas ng lakas ng motor ng enerhiya			110
5	Na -rate na boltahe ng imbakan ng enerhiya ng motor		V	AC220
6	Oras ng pag -iimbak ng enerhiya		S	≤10
